Uốn Kim Loại Tấm - 5+ Lỗi Bản Vẽ Khiến Giá Tăng Mạnh

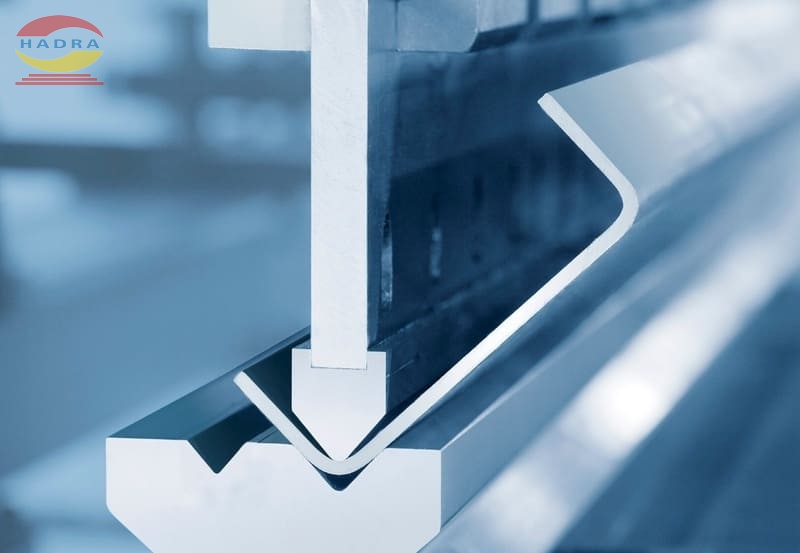

Vì sao bản vẽ uốn kim loại tấm dễ đội giá?

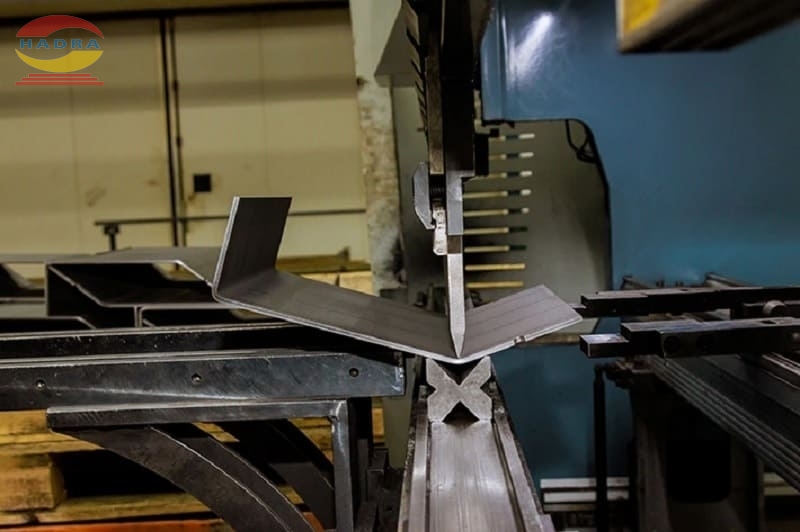

Xưởng không tính chi phí chấn CNC bằng cách đếm đường uốn rồi nhân đơn giá. Báo giá còn phụ thuộc số lần gá, trình tự xoay chi tiết, bộ chày cối và yêu cầu kiểm tra.

Chẳng hạn, bán kính thiếu thống nhất sẽ khiến kỹ thuật viên phải thay khuôn giữa các lần chấn. Trong khi đó, phôi trải sai buộc xưởng sửa chương trình, cắt lại vật liệu rồi chạy mẫu từ đầu. Một vài dung sai không cần thiết cũng có thể kéo theo nhiều lượt đo hoặc phải làm dưỡng kiểm riêng.

Do đó, khách hàng nên gửi đủ file 3D, bản vẽ 2D, vật liệu và sản lượng dự kiến. Phúc Long Hadra hỗ trợ kiểm tra DFM trước khi chốt phương án gia công uốn tấm kim loại. Qua đó, quý khách sẽ hạn chế nhiều vòng sửa file.

6 lỗi bản vẽ thường làm chi phí gia công tăng

Phần lớn khoản phát sinh có thể được phát hiện trước khi cắt phôi. Bảng dưới đây giúp bộ phận thiết kế và thu mua rà nhanh các điểm quan trọng trước khi uốn kim loại tấm:

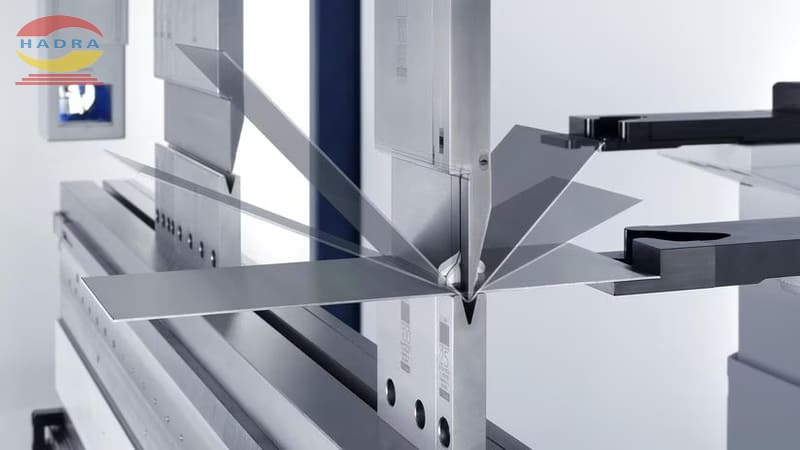

Uốn kim loại tấm sai bán kính và hệ số K

Bán kính phía trong ảnh hưởng trực tiếp đến kích thước sau chấn. Nếu lấy thông số mặc định từ phần mềm, phôi cắt có thể bị thiếu hoặc dư.

Hệ số K dùng để tính phần vật liệu thay đổi trong vùng uốn. Thông số này phụ thuộc vật liệu, chiều dày, góc chấn và dao cối. Vì vậy, bản vẽ nên dựa trên dữ liệu gia công tấm kim loại thực tế, không áp một giá trị cho mọi chi tiết.

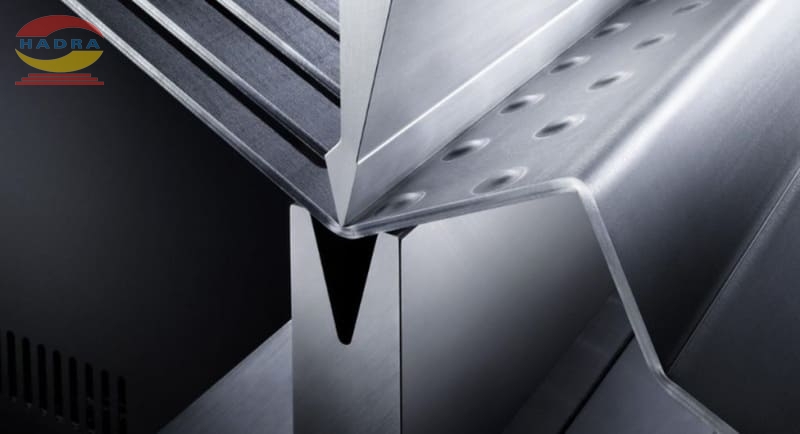

Lỗ đặt quá sát đường chấn

Vùng gần đường chấn chịu lực kéo và nén lớn. Lỗ tròn dễ bị kéo thành hình bầu dục, còn rãnh dài có thể lệch khỏi vị trí lắp ráp.

Khoảng cách an toàn cần xét theo chiều dày tấm, bán kính trong và năng lực thiết bị. Khi đặt gia công kim loại tấm, bạn nên gửi thêm tệp 3D để kỹ thuật viên kiểm tra vùng có nguy cơ biến dạng.

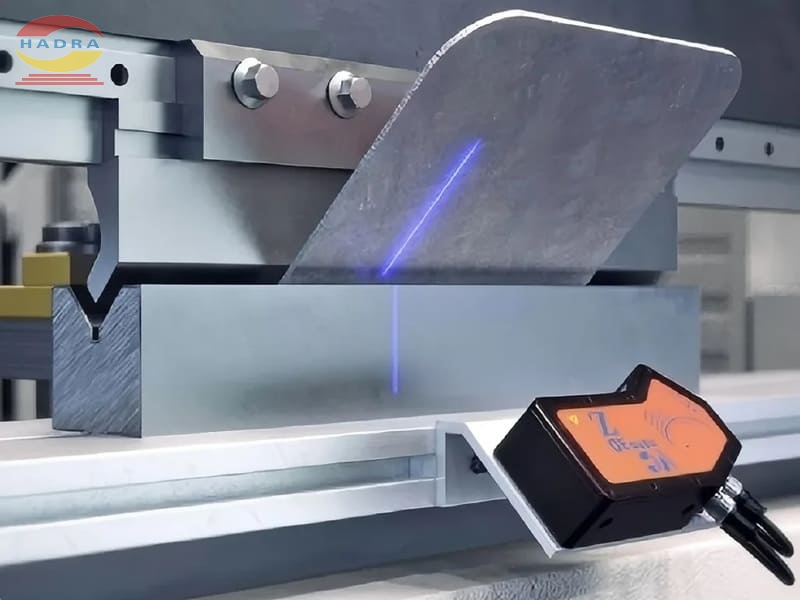

Dung sai uốn kim loại tấm chấn bị siết quá mức

Nhiều bản vẽ đặt tất cả kích thước ở mức ±0,1 mm, dù phần lớn vị trí không ảnh hưởng đến công năng. Cách ghi này làm tăng thời gian đo, chấn thử và hiệu chỉnh máy.

Thực tế, bạn chỉ nên siết dung sai tại lỗ lắp ghép, mặt chuẩn và kích thước quyết định khả năng lắp đặt. Những vị trí còn lại nên dùng mức dung sai phù hợp hơn.

Thiếu rãnh thoát tại góc uốn

Rãnh thoát tạo khoảng trống để vật liệu biến dạng ở điểm cuối đường chấn. Nếu thiếu rãnh hoặc rãnh quá nhỏ, góc chi tiết dễ bị rách, phồng hay xuất hiện ba via.

Khi đó, xưởng phải cắt bổ sung hoặc mài sửa bằng tay. Với đơn hàng số lượng lớn, công đoạn này cũng góp phần làm chi phí tăng và kéo dài thời gian giao hàng.

Uốn kim loại tấm với mặt bích quá ngắn

Mặt bích ngắn có thể không tựa đủ trên vai cối, khiến chi tiết khó giữ ổn định. Xưởng phải đổi dao cối, chấn nhiều bước hoặc đề nghị điều chỉnh bản vẽ.

Một số thiết kế lấy chiều dài mặt bích khoảng 3 - 4 lần độ dày tấm để tham khảo. Tuy nhiên, thông số cuối còn phụ thuộc góc uốn, bán kính và độ mở cối. Đội ngũ kỹ thuật Phúc Long Hadra sẽ kiểm tra trước khi chốt phương án sản xuất.

Thiếu vật liệu, hướng cán và trình tự chấn

Bản vẽ cần ghi rõ mác vật liệu, chiều dày, yêu cầu bề mặt và phía cần giữ thẩm mỹ. Với chi tiết có nguy cơ nứt, hướng cán của tấm cũng nên được thể hiện.

Bên cạnh đó, người thiết kế cần xác định kích thước kiểm soát sau chấn và thứ tự uốn các cạnh. Thiếu dữ liệu khiến xưởng khó chọn cách gá phù hợp, từ đó phải cộng thêm phần rủi ro vào báo giá uốn kim loại tấm.

Tối ưu bản vẽ để giảm giá uốn CNC

Tối ưu bản vẽ không có nghĩa là giảm yêu cầu kỹ thuật. Mục tiêu là đặt dung sai đúng chỗ, chọn bán kính phù hợp và cung cấp đủ dữ liệu để sản xuất thuận lợi ngay từ lần đầu.

Trước khi yêu cầu báo giá, doanh nghiệp nên chuẩn bị tệp 3D, bản vẽ 2D, vật liệu, chiều dày, số lượng và yêu cầu bề mặt. Phúc Long Hadra tiếp nhận kiểm tra bản vẽ qua 0975 63 62 63 – 0934 66 31 31.

Lưu ý rằng: Các thông số trong nội dung vừa chia sẻ mang tính tham khảo. Mỗi sản phẩm vẫn cần được đối chiếu với vật liệu, thiết bị, tiêu chuẩn áp dụng và điều kiện sản xuất thực tế.

Như vậy, một bản vẽ chuẩn giúp doanh nghiệp tối ưu chi phí gia công uốn kim loại tấm. Khâu kiểm tra DFM cẩn thận sẽ ngăn chặn triệt để tình trạng phát sinh phế phẩm không mong muốn. Quý khách hãy gọi ngay 0975 63 62 63 hoặc tham khảo thêm dịch vụ uốn kim loại tấm Phúc Long Intech.
