Hướng Dẫn Tính Tải Trọng Thang Máng Cáp Chính Xác Theo Mật Độ Dây

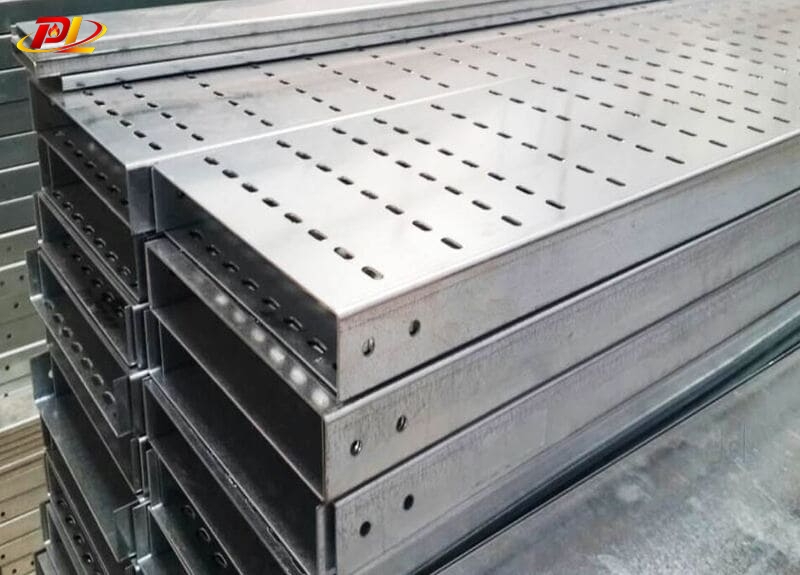

Hiểu đúng tải trọng thang máng cáp là gì?

Hiểu đúng khái niệm giúp tránh sai sót khi thiết kế. Khái niệm này liên quan trực tiếp đến an toàn vận hành. Phần dưới đây FIREMEC sẽ tóm lược bản chất kỹ thuật trước khi đi sâu tính toán:

• Tải trọng thang máng cáp là tổng lực hệ thống phải chịu trong suốt quá trình lắp đặt và vận hành.
• Giá trị này bao gồm trọng lượng dây dẫn, khung máng và phụ kiện treo kèm.
• Thiết kế phải xét thêm hệ số an toàn và tác động môi trường thực tế.

Trong tiêu chuẩn Việt Nam(như TCVN 9208:2012), tải trọng cho phép được điều kiện theo độ võng giữa hai điểm gối đỡ < 1/300 nhịp. Điều này tức là thang cáp, máng cáp không được võng quá giới hạn quy định giữa 2 giá đỡ.

Một vài yếu tố cơ bản ảnh hưởng trực tiếp đến tải trọng thực tế

Tải trọng thang máng cáp không chỉ đơn thuần là số lượng dây cáp. Mật độ lắp đặt và cấu trúc khay cũng quyết định phân bố lực. Dưới đây là hai yếu tố cơ bản cần tính toán kỹ càng:

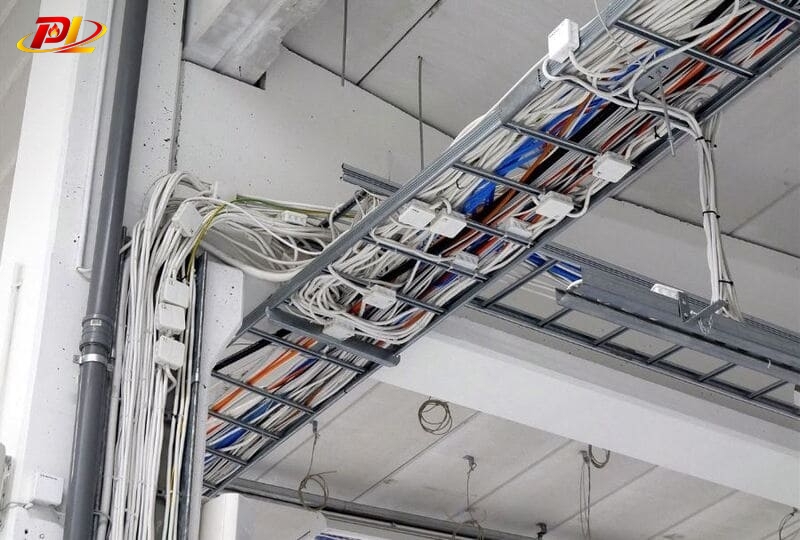

Số lượng và tiết diện dây dẫn ảnh hưởng đến tải trọng thang máng cáp

Trọng lượng cáp phụ thuộc vào loại cáp và số lượng dây đặt trên hệ thống đỡ cáp. Mỗi dây có trọng lượng tính theo kg/m (hoặc lbs/ft) khác nhau. Khi số lượng tăng lên, tải trọng thang máng cáp cũng biến thiên tương ứng theo tổng khối lượng thực tế.

Vì vậy, kỹ sư cần tính toán dựa trên dữ liệu kỹ thuật thay vì ước lượng cảm tính. Bạn cần tính toán tổng trọng lượng bằng cách cộng dồn các thành phần dây riêng lẻ vằng công thức sau:

Ví dụ: nếu bạn có

• 10 dây động lực (0.8 kg/m mỗi dây)
• 5 dây điều khiển (0.3 kg/m mỗi dây)
• Thì tổng trọng lượng tại mỗi mét sẽ là: 10 × 0.8 + 5 × 0.3 = 8 + 1.5 = 9.5 kg/m

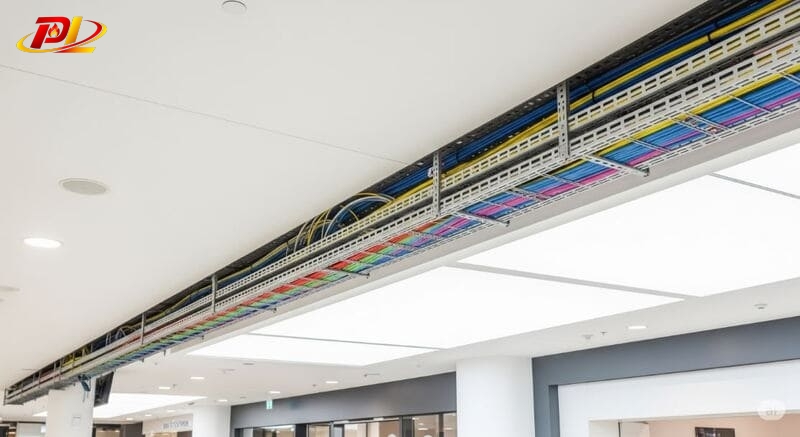

Mật độ dây và diện tích khay

Bên cạnh cân nặng, tiết diện dây cũng đóng vai trò then chốt khi lựa chọn máng. Chỉ số fill ratio giúp kỹ sư kiểm soát không gian, tránh gây quá tải nhiệt cục bộ.

Một số kỹ sư sử dụng tỉ lệ fill ratio – tỉ lệ diện tích dây so với diện tích khay – để thiết kế tránh quá tải. Bạn có thể xác định số lượng dây tối đa qua công thức diện tích mặt cắt ngang:

Trong đó:

• N: Số lượng dây;
• F%: Tỉ lệ khai thác (%);
• Biến số A: Diện tích cắt ngang khay;
• D: Đường kính dây.

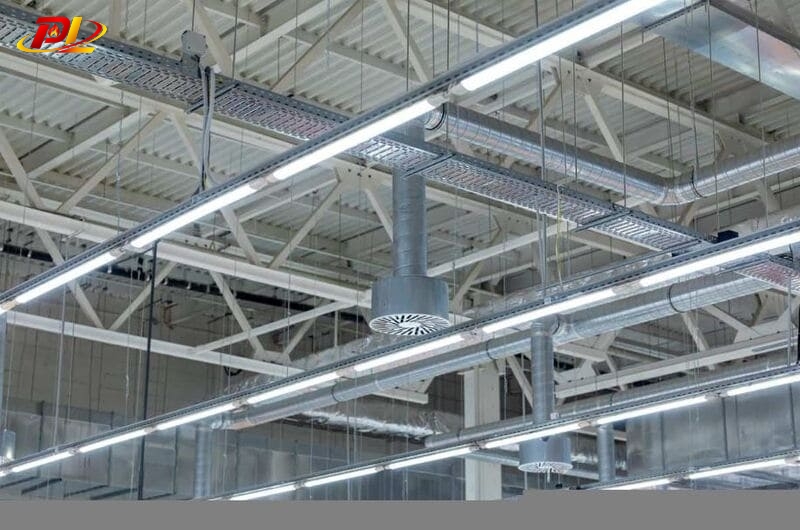

Khoảng cách giá đỡ và độ võng ảnh hưởng trực tiếp tải trọng thang máng cáp

Khoảng cách giữa hai giá đỡ(span) là yếu tố quan trọng ảnh hưởng đến khả năng chịu tải của hệ khay cáp. Khi tải trọng tăng, cần rút ngắn khoảng cách giữa hai điểm đỡ để tránh võng quá mức.

Tiêu chuẩn khoảng cách giá đỡ:

• Theo nhiều tiêu chuẩn kỹ thuật và thực tế thi công:
• Thông thường khoảng cách gối đỡ là 1.5 – 2.0 m khi tải trọng trung bình.

Với tải trọng lớn hơn(hệ thống dây dày, nặng), bắt buộc giảm khoảng cách xuống 1.2 – 1.4 m. Một số trường hợp sẽ lắp thanh đỡ chịu lực lớn hơn. Việc này giúp duy trì độ võng cho phép nằm trong ngưỡng an toàn theo đúng tiêu chuẩn tải trọng thang máng cáp hiện hành.

Độ võng:

Chỉ số biến dạng tối đa không nên vượt quá 1/300 chiều dài nhịp để bảo vệ tính thẩm mỹ chung. Ví dụ, với nhịp 2m, độ võng chỉ được dao động quanh mức 6.6 mm nhằm tránh gây hư hỏng cơ học.

Mối quan hệ giữa tải trọng, span và võng:

Khi khoảng cách giữa giá đỡ càng lớn, khả năng chịu tải của khay càng yếu và độ võng càng dễ vượt giới hạn. Vì vậy, nếu tải trọng lớn, bạn hãy giảm khoảng cách gối đỡ. Hoặc nếu khoảng cách không thể thay đổi, đối tác có thể chọn loại thang máng cáp điện chịu lực cao hơn.

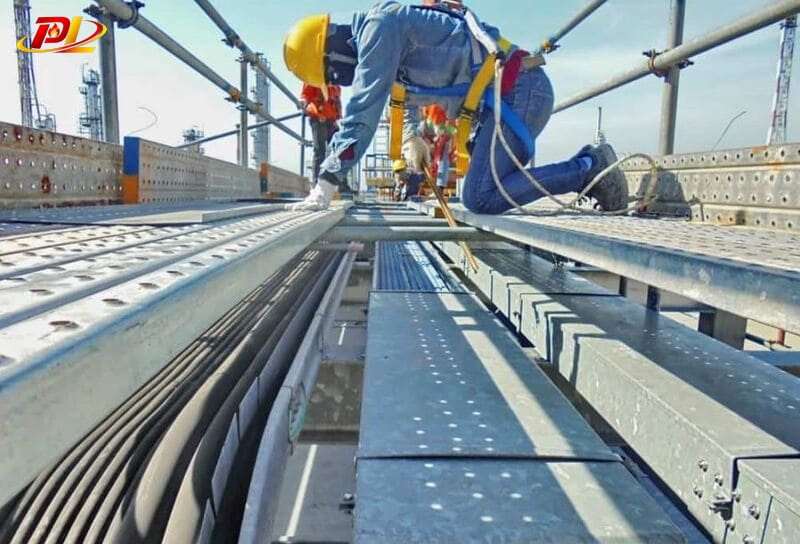

Công thức tính tải trọng thang máng cáp theo mật độ dây

Trong thiết kế hệ thống điện chuyên nghiệp, việc tính toán kỹ lưỡng đóng vai trò then chốt. Kỹ sư thường áp dụng cách tính tải trọng máng cáp, thang cáp để đảm bảo độ bền vững. Công thức chuẩn giúp xác định khả năng chịu lực của toàn bộ công trình cơ điện.

Cách xác định thông số kỹ thuật chuẩn xác

Việc kiểm soát mật độ dây dẫn trong máng cáp giúp hạn chế tình trạng quá nhiệt cục bộ. Các dữ liệu này hỗ trợ tối ưu hóa tiêu chuẩn lắp đặt cho hệ thống giá đỡ.

Bạn cần tập hợp đầy đủ số liệu từ catalogue của nhà sản xuất trước khi tính. Công thức xác định tổng tải trọng thiết kế được thiết lập như sau:

Công thức xác định giới hạn chịu lực cuối cùng:

Trong đó các ký hiệu được hiểu là:

• W_d : Trọng lượng cáp trên mỗi mét chiều dài theo thông số từ đơn vị sản xuất.
• N: Tổng số lượng dây dẫn được lắp đặt trực tiếp trên một đoạn máng cụ thể.
• W_m: Khối lượng vật liệu làm nên máng cáp như thép mạ kẽm hoặc nhôm đúc
• P_tk(Tải trọng thiết kế): Giá trị tải trọng cuối cùng dùng để lựa chọn vật liệu và tính toán khoảng cách giá đỡ.
• P_ts(Tổng tải trọng thực tế): Tổng khối lượng của dây cáp và bản thân thang/máng cáp trên một đơn vị chiều dài (kg/m).
• F_s(Hệ số an toàn): Chỉ số dự phòng rủi ro(thường từ 1.3 – 1.5). Thành phần này bù đắp cho các yếu tố như rung lắc, nhiệt độ môi trường hoặc việc nâng cấp thêm dây dẫn sau này.

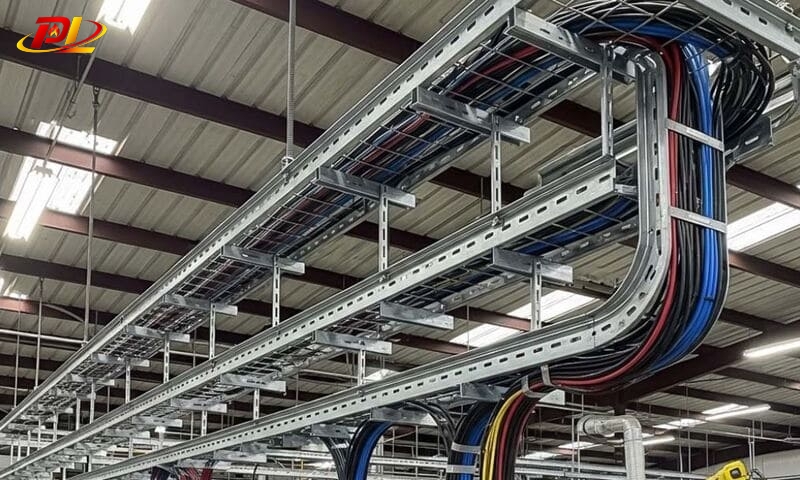

Ví dụ minh họa về cách tính tải trọng thang máng cáp

Hãy cùng xem xét một trường hợp cụ thể để hiểu rõ hơn quy trình thực hiện. Giả sử doanh nghiệp đang triển khai lắp đặt hệ thống với các thông số sau đây:

Các bước tải trọng thang máng cáp cụ thể từng bước:

• Tổng tải trọng thiết kế = (1.2 × 12) + 6.5 = 20.9 kg/m
• Với hệ số an toàn 1.5: Tải thiết kế = 20.9 × 1.5 ≈ 31.35 kg/m

Thông số này giúp lựa chọn phụ kiện máng cáp tương thích với trọng tải thực tế. Kỹ sư sẽ căn cứ vào kết quả để bố trí khoảng cách giá đỡ phù hợp nhất. Việc này đảm bảo hệ khung đỡ không bị võng hoặc biến dạng khi vận hành lâu dài.

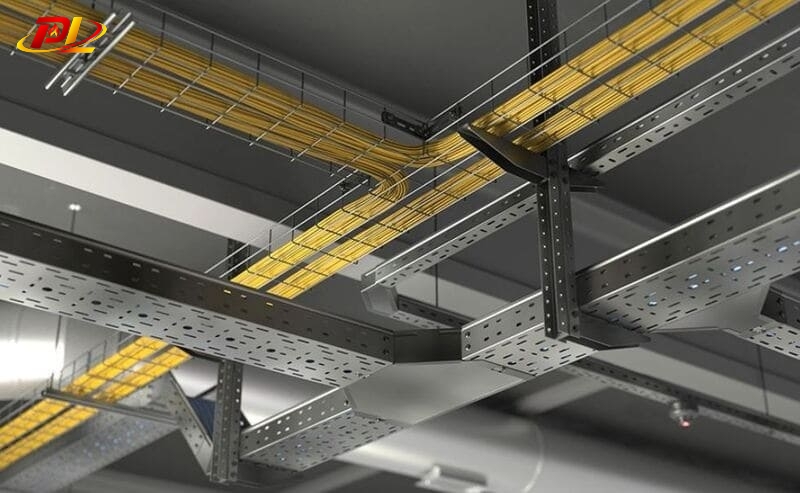

Sai lầm thường gặp khi tính tải trọng thang máng cáp điện

Việc xác định thông số kỹ thuật sai lệch thường dẫn đến những hệ lụy nghiêm trọng cho công trình. Các kỹ sư cần đặc biệt tỉnh táo trước những bẫy tính toán phổ biến trong thực tế thi công thang máng cáp. Hãy cùng điểm qua các lỗi sơ đẳng khiến hệ thống mất an toàn ngay dưới đây.

• Bỏ qua khối lượng máng: Kỹ sư chỉ tính trọng lượng dây mà quên cộng dồn khối lượng bản thân của khay cáp.
• Thiếu hệ số dự phòng: Việc không áp dụng hệ số an toàn khiến tải trọng thang máng cáp dễ bị quá ngưỡng cho phép.
• Lờ đi tải phụ trợ: Nhiều đơn vị thường bỏ sót trọng lượng của hộp nối, phụ kiện cơ điện và các rung động mạnh.
• Sai lệch khoảng cách đỡ: Khoảng cách giữa các gối đỡ không tương thích với tổng trọng tải thực tế gây ra hiện tượng võng.
• Quên yếu tố nhiệt độ: Nhiệt độ môi trường khắc nghiệt làm biến dạng vật liệu nhưng ít khi được đưa vào bảng tính toán.
• Thiếu đối chiếu với tiêu chuẩn tải trọng thang cáp: Sai lầm trên dễ dẫn đến chọn sai cấu hình.

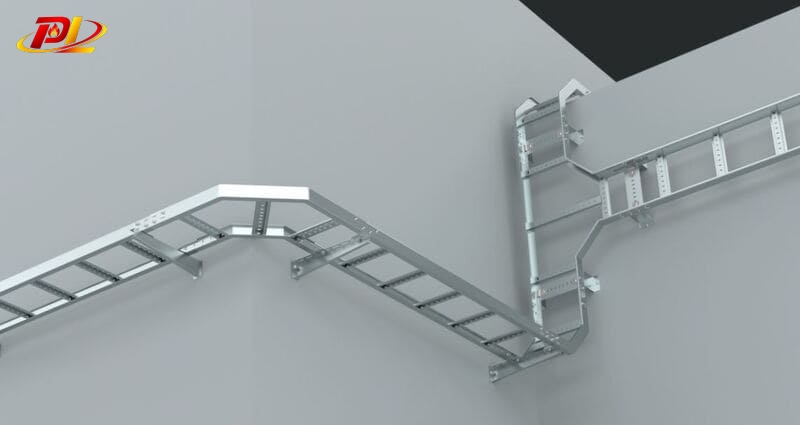

Khuyến nghị kỹ thuật khi thi công thang máng cáp điện

Thi công đúng quy trình giúp hệ thống vận hành ổn định lâu dài. Mọi bước lắp đặt cần bám sát thông số đã tính toán trước đó. Đặc biệt, kiểm soát tải trọng thang máng cáp ngay tại hiện trường sẽ hạn chế sai lệch. Những nguyên tắc sau đây nên được áp dụng nhất quán:

• Đơn vị thiết kế cần chọn kích thước khay phù hợp với tải dự kiến thực tế.
• Kỹ sư nên tham khảo tiêu chuẩn NEMA VE-1 hoặc IEC 61537 trước khi quyết định.
• Đội thi công thang máng cáp phải bố trí khoảng cách giá đỡ theo đúng tải tính toán.
• Span ngắn hơn giúp giảm độ võng cho phép khi hệ thống mang tải lớn.
• Chủ đầu tư nên áp dụng hệ số an toàn từ 1.3 đến 1.5 cho dự án mở rộng.
• Khu vực có rung động cần tăng dự phòng để bảo đảm an toàn PCCC lâu dài.
• Tổ kỹ thuật cần đo kiểm thực tế sau khi kéo cáp hoàn tất.
• Việc đối chiếu số liệu thực địa giúp hiệu chỉnh kịp thời trước khi nghiệm thu.

Vừa rồi là những hướng dẫn chi tiết giúp bạn xác định tải trọng thang máng cáp chính xác nhất. Quý khách hãy tham khảo thêm thang máng cáp FIREMEC để tối ưu chất lượng công trình.
