Tiếp Địa Máng Cáp - Checklist Gọn Giúp Tránh Rò Điện Ngầm

Tiếp địa máng cáp - "Lớp chặn" rủi ro âm thầm

Trong công trình lớn, máng cáp kim loại không chỉ làm nhiệm vụ đỡ và bảo vệ tuyến cáp. Vật tư này còn nằm gần nhiều nguồn điện, tủ phân phối, MCCB, aptomat và hệ thống điều khiển. Vì thế, khi cách điện suy giảm hoặc phát sinh lỗi chạm vỏ, phần kim loại có thể mang điện áp nguy hiểm.

Điểm đáng ngại nằm ở tính “ngầm” của sự cố. Ban đầu chỉ là một mối nối lỏng, một lớp sơn tĩnh điện che kín tiếp xúc hoặc một đoạn dây PE bắt chưa chắc. Sau đó, dòng rò có thể tạo nóng cục bộ, nhiễu tín hiệu, hoặc làm thiết bị bảo vệ tác động thiếu ổn định.

Vì vậy, tiếp địa máng cáp cần được nhìn như một hạng mục kỹ thuật độc lập. Không nên kiểm tra qua loa theo cảm quan.

Với đơn vị mua vật tư số lượng lớn, danh mục đặt hàng cũng cần đầy đủ ngay từ đầu. Quý khách đừng chỉ hỏi độ dày hay giá máng cáp bao nhiêu.

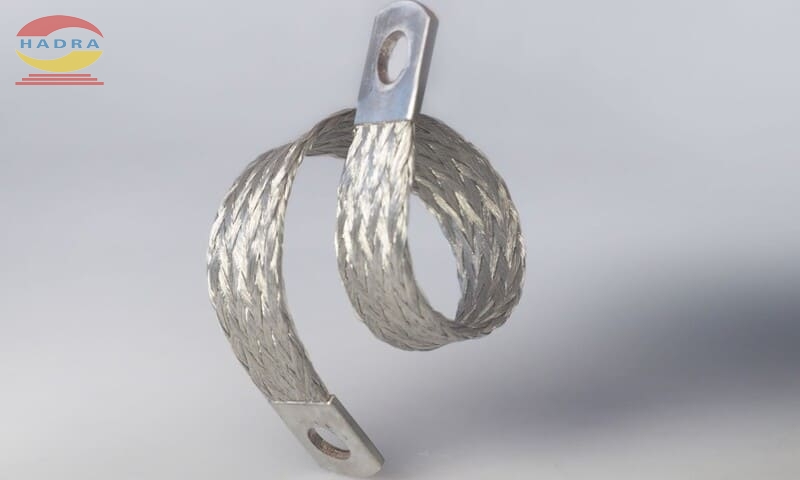

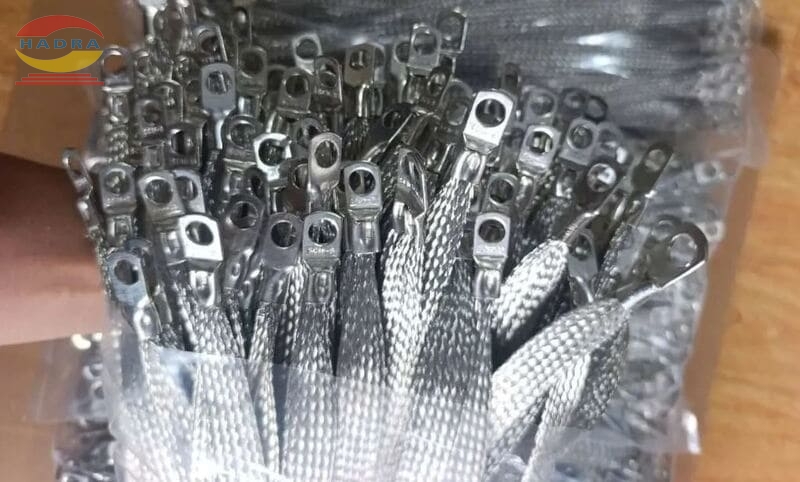

Bộ cung ứng nên đi kèm dây tiếp địa máng cáp, kẹp, bulong, long đền răng cưa, đầu cos và thanh đồng. Khi cần đồng bộ thêm phụ kiện thang máng cáp, Phúc Long Hadra là cái tên đáng cân nhắc trong nhóm vật tư M&E.

Nói gọn hơn, quy trình nối đất đúng giúp giảm lỗi nghiệm thu. Quan trọng hơn, hệ thống dễ bảo trì sau khi công trình đã vận hành.

Checklist tiếp địa máng cáp trước khi nghiệm thu

Checklist chuẩn sẽ không cần quá dài. Quan trọng là bám đúng lỗi thực tế ngoài công trường. Với hệ thống tiếp địa máng cáp, đội kỹ thuật nên kiểm tra theo tuyến, theo điểm nối và theo kết quả đo. Phúc Long Hadra cung cấp bảng dưới đây nhằm giúp đối tác rà nhanh trước khi bàn giao:

Kiểm tra liên tục điện trên toàn tuyến máng

Trước hết, hãy rà tính liên tục từ tủ điện đến cuối tuyến. Đây là bước giúp phát hiện điểm đứt ngầm trong nối đất máng cáp. Đặc biệt, tuyến càng dài thì nguy cơ sai lệch càng cao. Các vị trí dưới đây cần xem kỹ hơn gồm:

• Co ngang, co lên và co xuống.
• Tê, thập và đoạn reducer.
• Khớp nối giữa hai đoạn máng.
• Vị trí chuyển tầng kỹ thuật.
• Khu vực gần tủ điện phân phối.

Với tiếp địa máng cáp, điểm bắt bulong có thể chắc về cơ khí nhưng kém dẫn điện. Nguyên nhân thường đến từ sơn, bụi công trường hoặc bề mặt mạ đã oxy hóa. Vì thế, kiểm tra bằng mắt chỉ là bước đầu. Đội nghiệm thu nên đo liên tục điện để xác nhận chất lượng thật.

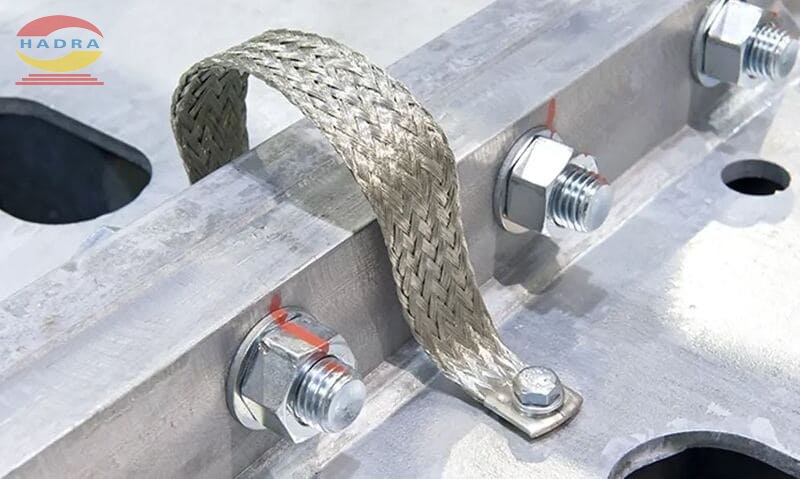

Siết lại kẹp tiếp địa máng cáp, dây PE và điểm nối

Sau khi rà tuyến, bạn hãy quay lại từng điểm bắt tiếp địa. Bước này sẽ không mất nhiều thời gian thực hiện. Tuy nhiên, hiệu quả lại rất rõ khi bước vào nghiệm thu M&E. Các lỗi nhỏ dưới đây thường tạo rủi ro lớn:

• Bulong lỏng sau khi kéo cáp.
• Kẹp tiếp địa chưa ăn vào kim loại.
• Đầu cos ép chưa chắc.
• Dây PE sai tiết diện thiết kế.
• Long đền chống tuột bị thiếu.
• Bề mặt tiếp xúc có dấu hiệu oxy hóa.
• Điểm đấu về thanh đồng tiếp địa chưa rõ.

Với máng cáp kim loại, phụ kiện không đồng bộ dễ gây lệch tiếp xúc. Máng một nguồn, kẹp một chuẩn, bulong một kiểu sẽ làm đội thi công vất vả hơn. Vì vậy, nhà thầu nên chốt bộ vật tư trọn tuyến ngay từ đầu.

Tài liệu TCVN 9208:2012 được trích dẫn trên một số nguồn pháp lý cũng nêu khay và thang cáp phải được tiếp đất, đồng thời tuyến dài cần nối đất lặp lại theo thiết kế từng công trình.

Đo điện trở tiếp địa trước khi tiến hành bàn giao

Quan sát bằng mắt chỉ giúp phát hiện lỗi dễ thấy. Muốn biết đường thoát sự cố có ổn hay không, đội kỹ thuật cần đo kiểm chính xác. Đây là bước nên có trước khi bàn giao chính thức.

Khi đo điện trở tiếp đất, kết quả nên ghi theo từng khu vực. Điểm chính cần được đánh dấu trên bản vẽ hoàn công. Nhờ vậy, đội bảo trì dễ tìm lại khi cần kiểm tra định kỳ. Nhà đầu tư có thể dùng bảng rà nhanh dưới đây:

Với kho lạnh, tầng hầm hoặc khu vực ẩm, lịch kiểm tra nên được duy trì đều. Dòng rò nhỏ có thể chưa gây sự cố ngay. Nhưng sau thời gian dài, điểm tiếp xúc kém dễ sinh nhiệt, nhiễu tín hiệu hoặc lỗi chạm vỏ.

Vì vậy, hồ sơ bàn giao không nên chỉ có bản vẽ. Bộ tài liệu nên gồm biên bản đo, ảnh điểm đấu nối, mã tuyến và danh sách vật tư. Cách làm này giúp chủ đầu tư yên tâm hơn trong quá trình vận hành liên tục.

Kết luận

Tiếp địa máng cáp không phải chi tiết phụ để hoàn thiện hồ sơ. Đây là lớp bảo vệ âm thầm cho người vận hành, thiết bị và tiến độ bàn giao. Khi tuyến máng được nối đất đúng, dòng sự cố có đường thoát rõ ràng hơn.

Với doanh nghiệp đặt hàng cho dự án lớn, đối tác hãy kiểm tra đồng thời máng, phụ kiện, lớp hoàn thiện và chứng từ kỹ thuật. Một tuyến máng đạt chuẩn không chỉ giúp đi dây gọn. Hệ thống điện đó còn phải an toàn khi sự cố xuất hiện.

Tin rằng, checklist ngắn vừa rồi sẽ giúp đội thi công kiểm soát rủi ro tiếp địa máng cáp. Quý khách có thể tham khảo thêm giải pháp tiếp địa máng cáp Phúc Long Intech cho dự án của mình.
