Thiết Kế Vỏ Tủ Điện Có Cần Lắp Đặt Quạt Thông Gió Không?

Thiết kế vỏ tủ điện có nên lắp quạt thông gió không?

Câu trả lời ngắn gọn: Có, nhưng không phải mọi trường hợp đều bắt buộc. Trong thiết kế vỏ tủ điện, các thiết bị như PLC, biến tần hay relay đều sinh nhiệt liên tục khi vận hành. Nếu không có giải pháp tản nhiệt tủ điện, nhiệt độ bên trong sẽ tăng nhanh. Khi nhiệt tăng cao, hiệu suất linh kiện giảm rõ rệt và dễ xảy ra lỗi hệ thống.

Thực tế kỹ thuật cho thấy, chỉ cần nhiệt độ tăng thêm 10°C, tuổi thọ phụ tùng bên trong có thể giảm tới 50%. Đây là lý do nhiều hệ thống điều khiển công nghiệp gặp lỗi sau vài năm vận hành.

Tuy nhiên, không phải mọi thiết kế tủ điện công nghiệp đều cần quạt. Với tủ nhỏ, ít thiết bị và môi trường thông thoáng, đối lưu tự nhiên vẫn đủ đáp ứng. Ngược lại, các tủ công suất lớn hoặc đặt ngoài trời bắt buộc phải có quạt thông gió tủ điện.

Tóm lại, việc lắp quạt phụ thuộc vào mật độ thiết bị, công suất nhiệt và điều kiện môi trường. Kỹ sư cần đánh giá kỹ ngay từ đầu để tránh phát sinh chi phí sửa đổi sau này.

Khi nào vỏ tủ điện cần lắp quạt thông gió?

Đây chính là phần quan trọng nhất trong thiết kế vỏ tủ điện công nghiệp. Nếu quý khách vẫn còn đang phân vân, hãy xem các trường hợp dưới đây:

Khi có nhiều thiết bị sinh nhiệt cao bên trong thiết kế vỏ tủ điện

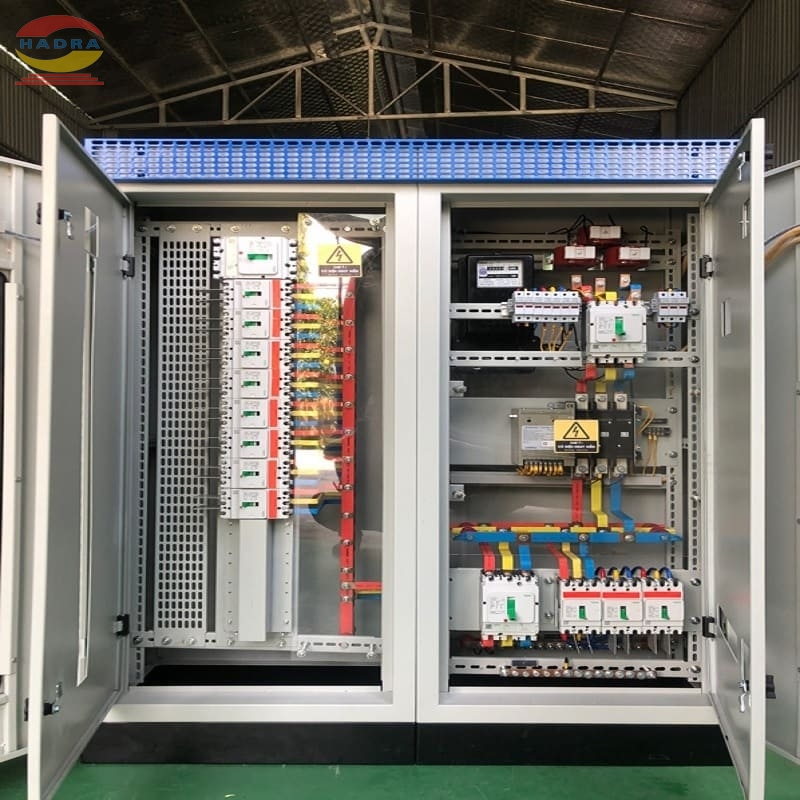

Bên trong tủ, các thiết bị như biến tần, nguồn xung và contactor sinh nhiệt rất lớn. Chúng hoạt động liên tục nên nhiệt tích tụ nhanh trong không gian kín.

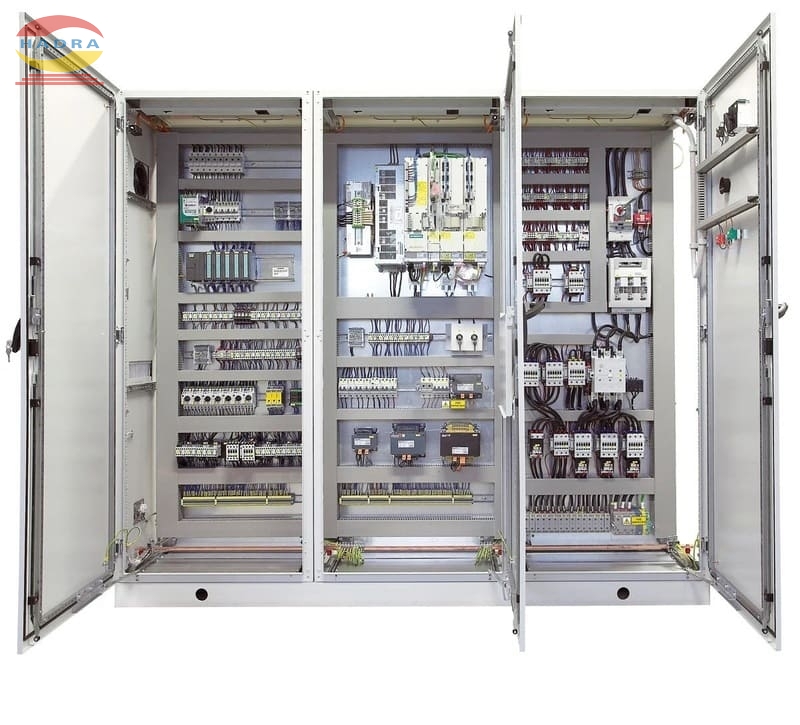

Nhiệt độ cao khiến linh kiện bị lão hóa nhanh hơn bình thường. Điều này đặc biệt rõ trong thiết kế tủ điện PLC với mật độ module dày. Nếu không có giải pháp tủ điện công nghiệp tản nhiệt, hệ thống dễ gặp lỗi sai số điều khiển.

Một case thực tế tại nhà máy sản xuất cho thấy, tủ không có quạt đã tăng nhiệt lên hơn 60°C. Sau đó, nguồn Din-rail bị giảm công suất và gây lỗi toàn hệ thống.

Khi tủ điện lắp ngoài trời hoặc môi trường kín

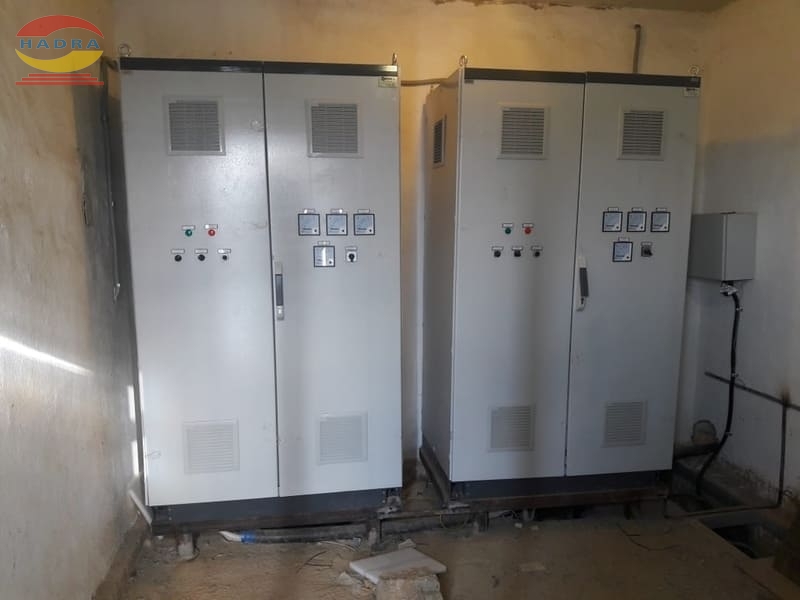

Một yếu tố thường bị bỏ qua trong thiết kế vỏ tủ điện là môi trường lắp đặt. Tủ đặt ngoài trời chịu tác động trực tiếp từ ánh nắng và nhiệt độ cao. Khi đó, không khí bên trong gần như không thể lưu thông.

Trong các ứng dụng như trạm bơm hoặc điện mặt trời, nhiệt độ bên trong có thể tăng nhanh chỉ sau vài giờ vận hành. Điều này làm thiết bị hoạt động sai lệch hoặc tự ngắt bảo vệ.

Trong tình huống đó, quạt thông gió sẽ đóng vai trò ổn định nhiệt độ. Chi tiết giúp duy trì luồng khí liên tục đồng thời giảm áp lực nhiệt lên linh kiện. Nhờ đó, hệ thống hoạt động chính xác và bền hơn theo thời gian.

Khi yêu cầu tiêu chuẩn kỹ thuật cao (IEC, IP)

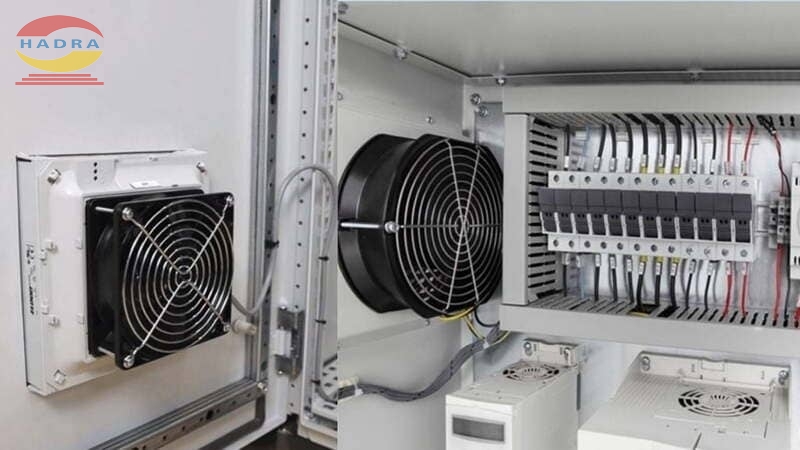

Một số dự án yêu cầu tuân thủ tiêu chuẩn IEC hoặc cấp bảo vệ IP cao. Những tiêu chuẩn này thường yêu cầu kiểm soát nhiệt độ bên trong sản phẩm. Khi mật độ thiết bị lớn, đối lưu tự nhiên không còn đủ. Trong thiết kế vỏ tủ, giải pháp quạt kết hợp lọc bụi được sử dụng phổ biến:

• Hệ thống filter fan giúp ngăn bụi xâm nhập.
• Thiết kế vẫn đảm bảo tiêu chuẩn IP54 hoặc IP55.

Để tối ưu, nhiều đơn vị uy tín như Phúc Long Hadra thường kết hợp quạt và lọc bụi. Giải pháp này cân bằng giữa hiệu quả làm mát và độ kín của tủ.

Giải pháp thay thế quạt trong thiết kế tủ điện công nghiệp

Không phải lúc nào thiết kế vỏ tủ điện cũng cần dùng quạt. Trong một số trường hợp, các giải pháp khác có thể hiệu quả hơn. Dưới đây là các phương án phổ biến hiện nay - bạn hãy tham khảo:

• Cửa chớp thông gió: Giải pháp này tận dụng đối lưu tự nhiên, phù hợp tủ nhỏ và môi trường sạch
• Điều hòa tủ điện: Thiết bị làm mát chuyên dụng, dùng cho tủ công suất lớn hoặc môi trường khắc nghiệt
• Tản nhiệt thụ động: Sử dụng heat sink hoặc vật liệu dẫn nhiệt để giảm nhiệt cục bộ

Mỗi phương án làm mát, tản nhiệt sẽ có chi phí, hiệu quả và ứng dụng phù hợp riêng. Nhà đầu tư hãy cùng xem bảng so sánh nhanh dưới đây để dễ chọn lựa:

Cách lựa chọn quạt thông gió phù hợp khi thiết kế

Sau khi xác định cần quạt, bước tiếp theo trong thiết kế tủ điện là chọn đúng loại phù hợp. Trước hết, bạn cần tính toán lưu lượng gió theo công suất nhiệt của tủ theo công thức cơ bản dưới đây:

Trong đó: P là công suất nhiệt và ΔT là chênh lệch nhiệt độ cho phép. Ngoài ra, nguyên tắc lắp đặt cũng rất quan trọng:

• Quạt hút nên đặt phía trên để thoát khí nóng.
• Quạt cấp nên bố trí phía dưới để hút khí mát vào.
• Luồng khí cần đi xuyên qua toàn bộ thiết bị.

Như vậy, thiết kế vỏ tủ điện nên lắp quạt khi nhiệt cao hoặc môi trường kín. Bạn hãy tham khảo thêm mẫu thiết kế vỏ tủ điện Phúc Long Intech để sở hữu sản phẩm bền bỉ.
