Thang Máng Cáp Điện: Tiêu Chuẩn Lắp Đặt An Toàn Theo IEC

Thang máng cáp điện giữ vai trò sống còn trong hạ tầng kỹ thuật của mọi công trình. Việc tuân thủ tiêu chuẩn lắp đặt IEC giúp đảm bảo an toàn, ổn định hệ thống điện dài hạn.

Nhà Máy FIREMEC luôn nhấn mạnh tầm quan trọng của việc thi công chuẩn mực. Mục đích nhằm để tránh rủi ro cháy nổ & tổn thất kỹ thuật. Bài viết này phân tích chi tiết các quy định, cấu trúc & yêu cầu giúp chủ đầu tư triển khai đúng chuẩn.

Tiêu chuẩn IEC trong lắp đặt thang máng cáp điện

Tiêu chuẩn IEC 61537 được xem là bộ quy tắc cốt lõi hướng dẫn thiết kế & thi công thang máng cáp. Đây là quy định về vật liệu, độ bền cơ học, khả năng chống cháy và tính tương thích hệ thống. Khi tuân thủ, doanh nghiệp đảm bảo hệ thống vận hành ổn định, giảm tối đa nguy cơ sự cố điện.

Quy định về vật liệu và khả năng chịu tải thang máng cáp điện

Tiêu chuẩn IEC quy định rõ vật liệu sản xuất phải đảm bảo độ bền cơ học, khả năng chịu nhiệt & chống ăn mòn cao. Với thang máng cáp điện dùng trong nhà máy, Inox 304 hoặc thép mạ kẽm nhúng nóng là lựa chọn phổ biến.

Kết cấu khung cần đủ độ cứng để chịu được tải trọng dây dẫn mà không bị võng. Bảng dưới đây thể hiện mức tải trọng cho các kích thước tiêu chuẩn:

Các thông số này giúp kỹ sư xác định cấu trúc phù hợp cho từng hạng mục thi công. Việc chọn vật liệu đạt chuẩn giúp hệ thống hoạt động bền bỉ, giảm chi phí bảo trì trong dài hạn.

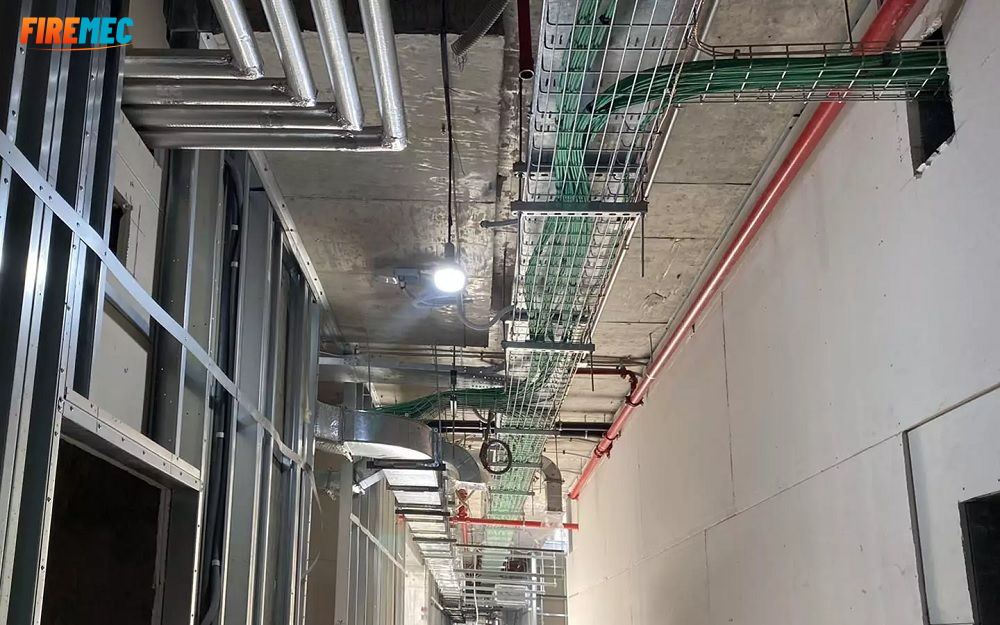

Yêu cầu về cách cố định và nối đất an toàn

Khi lắp đặt thang máng cáp, việc cố định khung phải tuân theo quy trình nghiêm ngặt. Khoảng cách giữa các gối đỡ không vượt quá 1,5 mét để đảm bảo ổn định kết cấu.

Các mối nối cần sử dụng bu-lông chống rỉ & sơn phủ bảo vệ tránh oxy hóa. Đặc biệt, toàn bộ hệ thống phải được nối đất liên tục nhằm đảm bảo an toàn khi xảy ra sự cố rò điện.

Các nhà thầu uy tín thường sử dụng dây đồng trần D6 liên kết giữa các đoạn máng. Mục đích nhằm để duy trì điện trở nối đất thấp hơn 1Ω. Việc tuân thủ đúng quy chuẩn trên giúp hệ thống an toàn, ổn định lâu dài.

Khoảng cách lắp đặt và bố trí hợp lý

Khoảng cách giữa thang máng cáp và các hệ thống kỹ thuật khác cần được tính toán cẩn thận. Theo IEC, khoảng cách tối thiểu đến ống nước hoặc ống PCCC là 300 mm.

Kỹ sư cần tránh đặt kênh dẫn gần nguồn nhiệt hoặc khu vực có nguy cơ cháy nổ. Việc bố trí hợp lý giúp dễ dàng bảo trì, giảm rủi ro chập điện & tăng tính thẩm mỹ.

Khi thiết kế sơ đồ đi dây, bạn nên chọn tuyến ngắn nhất nhưng vẫn đảm bảo độ an toàn điện từ. Đây là yếu tố quyết định hiệu quả vận hành và tuổi thọ của toàn hệ thống.

Quy trình lắp đặt & kiểm định hệ thống thang máng cáp đạt chuẩn

Việc thi công đúng quy trình giúp đảm bảo hiệu quả kỹ thuật và độ bền toàn hệ thống. Chủ đầu tư cần phối hợp chặt chẽ giữa kỹ sư thiết kế, đơn vị sản xuất và đội thợ để đạt chất lượng tối ưu. Quá trình lắp đặt thang máng cáp thường trải qua các bước sau:

• Khảo sát công trình: Xác định tuyến đi dây, vị trí treo và điểm đấu nối.
• Chuẩn bị vật tư: Kiểm tra số lượng, chất lượng, độ dày và kích thước máng.
• Thi công giá đỡ: Cố định giá theo bản vẽ, đảm bảo khoảng cách đúng quy định.
• Lắp ráp máng cáp: Liên kết các đoạn bằng phụ kiện chuyên dụng, đảm bảo độ chắc chắn.
• Kiểm tra hoàn thiện: Đo điện trở nối đất, kiểm tra tải trọng và bề mặt sơn.

Khi quy trình này được tuân thủ nghiêm ngặt, hệ thống vận hành ổn định & giảm thiểu sự cố. Nhà thầu nên chọn đơn vị có chứng nhận IEC để đảm bảo chất lượng thi công.

Vừa rồi, bài viết phân tích toàn diện các tiêu chuẩn lắp đặt thang máng cáp an toàn theo IEC. Bạn có thể xem thêm các giải pháp thang máng cáp điện FIREMEC để tối ưu chất lượng thi công.

Hồ sơ cần có khi nghiệm thu hệ thống thang máng cáp

• Bản vẽ hoàn công thể hiện tuyến, kích thước, cao độ và vị trí giá đỡ.
• Chứng chỉ vật liệu, lớp phủ của thang máng và phụ kiện.
• Biên bản kiểm tra lắp đặt: khoảng cách giá đỡ, độ chặt bu lông, độ thẳng tuyến.
• Biên bản đo kiểm thông mạch nối đất của hệ thống kim loại.
• Hình ảnh trước khi đóng trần tại các vị trí quan trọng.

Hồ sơ đầy đủ giúp chủ đầu tư dễ dàng bảo trì, mở rộng và truy xuất khi có sự cố. Tham khảo thêm về cáp điện để hiểu yêu cầu bố trí cáp trên thang máng.

Việc tuân thủ đầy đủ các bước kiểm tra và lưu hồ sơ không chỉ phục vụ nghiệm thu mà còn giúp đội vận hành nắm rõ hệ thống, xử lý nhanh khi có sự cố hoặc khi cần mở rộng phụ tải trong tương lai.

Câu hỏi thường gặp

FIREMEC có cung cấp chứng chỉ vật liệu không? Có thể cung cấp hồ sơ vật liệu theo yêu cầu dự án. Gọi 0975 63 62 63 để được tư vấn thang máng cáp.
