So Sánh Thang Cáp Và Máng Cáp Cho Nhà Xưởng Công Nghiệp

Cấu tạo thang cáp và máng cáp

Trước khi đánh giá chi phí hay hiệu quả vận hành, bạn cần hiểu rõ cấu tạo từng loại hệ thống. Từ đó, việc so sánh thang cáp và máng cáp trở nên rõ ràng và chính xác hơn trong thiết kế kỹ thuật.

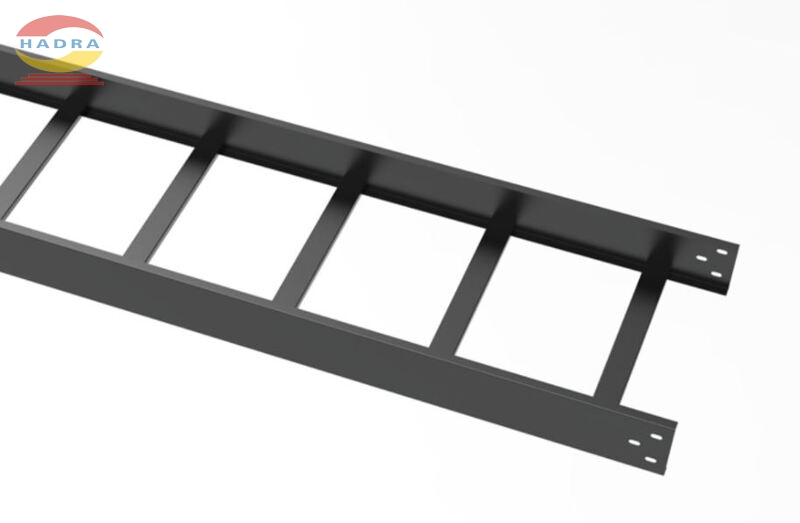

Cấu tạo cơ bản của thang cáp điện(Cable Ladder)

Thang cáp điện sở hữu cấu trúc kỹ thuật khá rõ ràng, tối ưu cho hệ thống dây dẫn công suất lớn. Thiết kế dạng bậc thang giúp kết cấu chịu tải tốt và tản nhiệt hiệu quả trong môi trường nhà xưởng. Để hiểu rõ nguyên lý hoạt động, bạn hãy quan sát từng bộ phận cấu thành quan trọng dưới đây.

• Thanh dọc chịu lực: Hai thanh kim loại chạy song song, chịu lực chính, đảm bảo sản phẩm ổn định khi tải trọng cáp tăng cao.
• Thanh ngang đỡ cáp: Các thanh ngang liên kết hai thành dọc, tạo thành bậc đỡ giúp quản lý dây dẫn, giữ khoảng cách ổn định.
• Bộ phụ kiện chuyển hướng: Các chi tiết như co ngang, co đứng, tê hoặc chữ thập giúp tuyến cáp thay đổi hướng linh hoạt trong nhà xưởng.
• Giá treo và thanh ty: Hệ treo gồm ty ren, giá đỡ và bulông cố định, giữ kết cấu ổn định trên trần hoặc khung kết cấu thép.
• Phụ kiện liên kết: Kẹp cáp, bản nối và bu lông liên kết giúp toàn bộ hệ thống đạt độ chắc chắn. Các chi tiết này còn giúp kỹ sư thuận tiện kiểm tra hệ thống điện công nghiệp.
• Bề mặt vật liệu bảo vệ: Lớp mạ kẽm hoặc sơn tĩnh điện giúp chống ăn mòn, tăng tuổi thọ thiết bị trong môi trường công nghiệp.

Nhờ cấu trúc dạng hở, hệ thống còn cải thiện khả năng tản nhiệt cáp, hỗ trợ vận hành an toàn lâu dài. Chính đặc điểm trên khiến thang cáp điện trở thành giải pháp phổ biến trong nhiều dự án quy mô lớn.

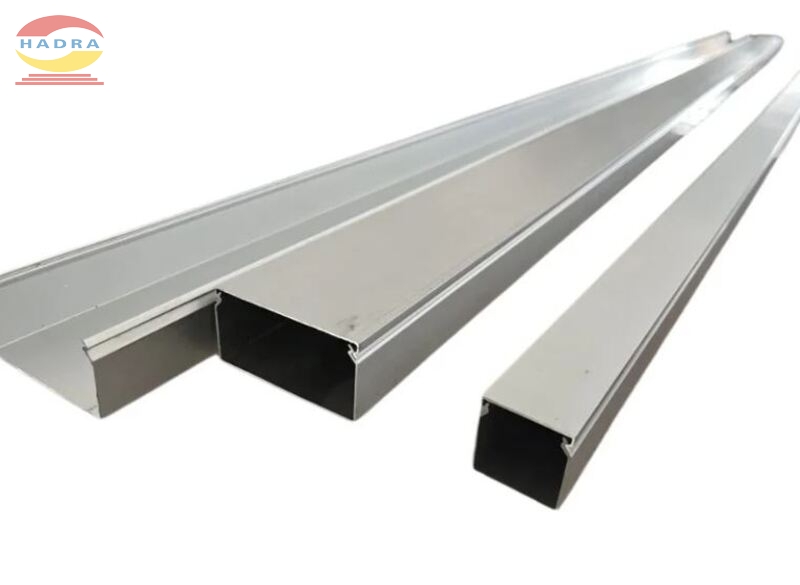

Cấu tạo cơ bản của máng cáp điện(Cable Tray hoặc Cable Trunking)

Máng cáp điện sở hữu thiết kế dạng hình hộp chữ nhật kín hoặc đục lỗ rất chắc chắn. Hệ thống này giúp bảo vệ dây dẫn khỏi tác động vật lý và ngăn chặn bụi bẩn xâm nhập hiệu quả. Sau đây, bạn hãy cùng Phúc Long Hadra phân tích các thành phần cơ bản của sản phẩm. Từ đó, nhà đầu tư sẽ hiểu rõ hơn về tính ưu việt của dòng thiết bị trên:

• Thân máng chính: Bộ phận này được uốn định hình từ tấm kim loại tạo nên khung đỡ dây cáp bền bỉ.
• Phần đáy máng: Bề mặt đáy thường được thiết kế phẳng hoặc dập lỗ thoát nhiệt giúp dây dẫn vận hành ổn định nhất.
• Hai thành máng: Chi tiết vách đứng giữ cáp cố định, hạn chế trượt lệch khi hệ thống rung động trong công trình công nghiệp.
• Nắp máng bảo vệ: Một số thiết kế bổ sung nắp đậy giúp che chắn dây dẫn khỏi bụi, dầu mỡ và tác động cơ học.
• Phụ kiện kết nối: Các chi tiết co ngang, co đứng, tê hoặc chữ thập cho phép tuyến máng thay đổi hướng linh hoạt.
• Vật liệu chế tạo: Nhà sản xuất thường dùng thép mạ kẽm, sơn tĩnh điện hoặc Inox nhằm tăng độ bền chống ăn mòn.

Ưu nhược điểm từng loại: thang cáp và máng cáp

Khi so sánh thang cáp và máng cáp trong thiết kế hệ thống điện nhà xưởng, kỹ sư cần cân nhắc nhiều yếu tố như: tải trọng cáp, khả năng tản nhiệt, môi trường lắp đặt và chi phí đầu tư. Mỗi loại đều mang ưu điểm riêng, phù hợp với từng khu vực và mục đích sử dụng trong nhà máy.

Ưu điểm và hạn chế của thang cáp

Việc phân tích các đặc tính kỹ thuật giúp tối ưu hóa công năng cho hệ thống cáp nhà xưởng. Mỗi giải pháp lắp đặt đều sở hữu những thế mạnh riêng biệt cùng một vài rào cản về thẩm mỹ. Mời bạn điểm qua những ưu thế và thách thức khi sử dụng loại thang cáp điện hở này:

Việc lựa chọn thang cáp công nghiệp đúng đắn sẽ đảm bảo tính vận hành bền bỉ cho toàn bộ lưới điện. Đội kỹ sư giàu kinh nghiệm luôn ưu tiên phương án này cho các trục điện chính của tòa nhà.

Ưu điểm và hạn chế của máng cáp

Cấu trúc kín giúp hạn chế bụi bẩn và bảo vệ cáp tín hiệu trong hệ thống cáp nhà xưởng. Tuy nhiên, thiết kế này cũng tạo ra những thách thức nhất định về khả năng tản nhiệt khi vận hành. Bảng dưới đây sẽ tổng hợp những điểm mạnh cùng một số hạn chế cần xem xét trước khi lắp đặt:

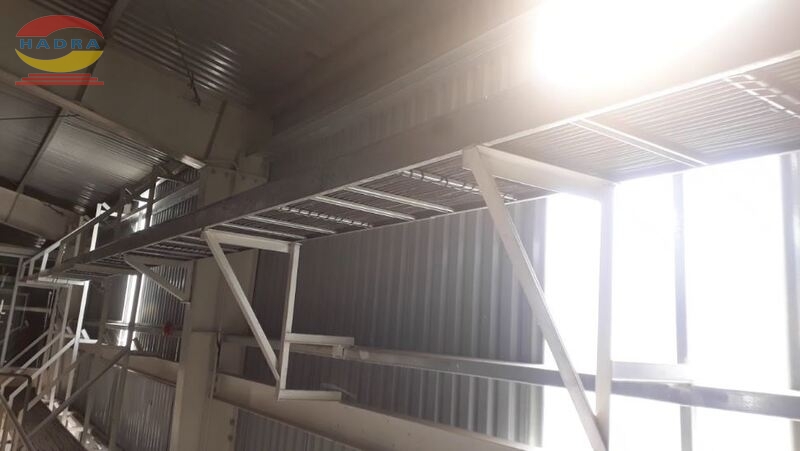

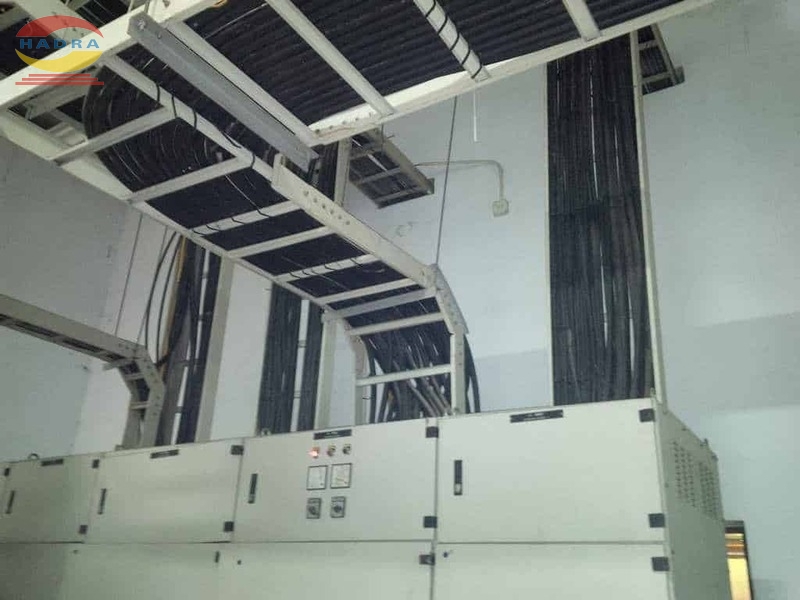

Khi nào nên dùng thang cáp?

Việc lựa chọn thang cáp công nghiệp giúp chủ đầu tư tiết kiệm ngân sách đáng kể nhờ thiết kế tinh gọn. Sản phẩm vẫn đảm bảo độ bền cơ học cao trong khi tối thiểu hóa lượng thép tấm cần sử dụng thi công. Dưới đây là một số tình huống nên sử dụng thiết bị này:

• Tuyến cáp điện lực hoặc cáp trung thế có tải trọng lớn.
• Hệ thống cáp chạy dài dọc theo trần nhà xưởng hoặc hành lang kỹ thuật.
• Khu vực cần tản nhiệt tốt cho dây dẫn công suất cao.
• Nhà máy có nhiều thiết bị tiêu thụ điện như dây chuyền sản xuất, máy ép, máy CNC.
• Các tuyến cấp nguồn chính từ tủ điện tổng đến tủ phân phối.

Ngoài ra, thang cáp còn giúp kỹ thuật viên dễ dàng kiểm tra, kéo thêm cáp hoặc thay thế dây trong quá trình mở rộng nhà máy. Điều này đặc biệt quan trọng đối với các hệ thống phân phối điện công nghiệp thường xuyên nâng cấp.

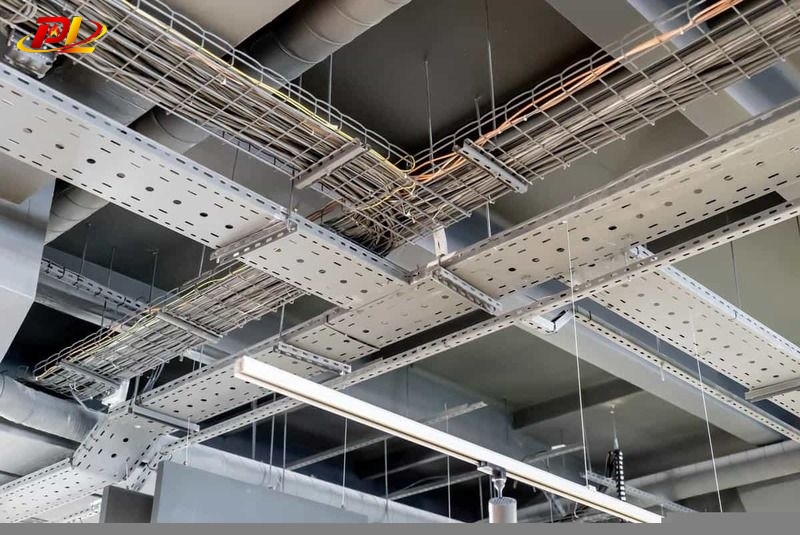

Khi nào nên dùng máng cáp?

Khác với thang cáp, máng cáp có thiết kế dạng khay hoặc hộp kim loại liên tục. Nhờ cấu trúc kín hơn, dòng này phù hợp với các hệ thống yêu cầu bố trí gọn gàng và an toàn cho dây dẫn.

Trong nhiều dự án nhà máy hiện đại, loại này thường được dùng cho cáp điều khiển, cáp tín hiệu hoặc dây mạng công nghiệp. Trong hệ thống cáp nhà xưởng, sản phẩm trên thường được sử dụng trong các trường hợp sau:

• Quý khách nên dùng sản phẩm cho tuyến cáp điều khiển hoặc cáp tín hiệu của hệ thống tự động hóa.
• Khu vực phòng điều khiển, phòng kỹ thuật hoặc trung tâm dữ liệu.
• Các khu sản xuất sạch yêu cầu hạn chế bụi bẩn rơi vào dây dẫn.
• Hệ thống dây mạng, cáp truyền thông hoặc dây điều khiển PLC.
• Những vị trí cần bố trí dây gọn gàng và đảm bảo thẩm mỹ.

Ngoài khả năng bảo vệ cáp tốt, máng cáp điện công nghiệp còn hỗ trợ quản lý tuyến dây khoa học. Nhờ đáy kín hoặc đục lỗ hợp lý, dây dẫn giữ ổn định và hạn chế rung lắc.

Phân tích chi phí, hiệu quả vận hành từng loại: Thang cáp và máng cáp

Trong nhiều dự án nhà xưởng, bài toán chi phí luôn gắn chặt với độ bền và khả năng vận hành hệ thống cáp. Vì vậy, việc so sánh thang cáp và máng cáp giúp kỹ sư lựa chọn phương án tối ưu cho từng điều kiện.

So sánh chi phí đầu tư, lắp đặt ban đầu của thang cáp và máng cáp

Các dòng sản phẩm thang cáp và máng cáp luôn sở hữu những ưu thế riêng biệt về mặt tài chính. Doanh nghiệp cần cân đối giữa độ bền vật lý và số tiền bỏ ra cho mỗi mét tới. Sau đây, Phúc Long Hadra sẽ tổng hợp bảng so sánh giúp bạn đưa ra quyết định mua sắm chính xác:

Phân tích chi phí ban đầu cho thấy thang cáp thường tối ưu ngân sách khi triển khai tuyến dài. Ngược lại, máng cáp phù hợp khu vực cần bảo vệ cáp tốt và kiểm soát môi trường bụi.

So sánh chi phí bảo trì, vận hành lâu dài thang cáp và máng cáp

Chủ đầu tư nên cân nhắc kỹ đặc thù môi trường trước khi lắp đặt thang cáp và máng cáp. Sự chênh lệch về công sức vệ sinh có thể ảnh hưởng lớn đến tổng chi phí quản lý tòa nhà.

Đội ngũ thi công chuyên nghiệp luôn ưu tiên giải pháp có tính linh hoạt cao khi thay thế phụ kiện. Doanh nghiệp hãy chọn loại vật tư giúp tối ưu hóa hiệu suất làm việc của hệ thống điện lực:

Bảng so sánh cho thấy thang cáp giúp giảm đáng kể chi phí bảo trì nhờ cấu trúc mở. Ngược lại, máng cáp mang lại khả năng bảo vệ dây dẫn tốt hơn trong môi trường nhiều bụi.

FAQs - Câu hỏi thường gặp khi lựa chọn thang cáp và máng cáp

Không ít kỹ sư thắc mắc không biết nên chọn sản phẩm nào cho hệ thống điện công nghiệp. Phần FAQ dưới đây tổng hợp 3 câu hỏi thường xuất hiện trong quá trình thiết kế, thi công thang máng cáp:

Khi mở rộng hệ thống điện sau này, thang cáp và máng cáp loại nào thuận lợi hơn?

Thang cáp thường linh hoạt hơn khi cần bổ sung dây dẫn hoặc nâng cấp tuyến cáp. Nhờ kết cấu mở, việc thêm hoặc thay thế dây cáp diễn ra nhanh và ít ảnh hưởng hệ thống đang vận hành.

Có nên kết hợp cả thang cáp và máng cáp trong cùng một hệ thống điện công nghiệp không?

Thực tế nhiều dự án lớn sử dụng cả hai để tối ưu hiệu quả kỹ thuật. Đối với thang cáp, dòng này thường dùng cho tuyến cáp nguồn dài hoặc tải nặng. Còn máng cáp điện phù hợp khu vực phân phối, cáp điều khiển hoặc không gian yêu cầu bố trí gọn gàng.

Khi thiết kế hệ thống điện nhà xưởng, nên chọn thang cáp và máng cáp dựa trên tiêu chí nào?

Kỹ sư thường cân nhắc tải trọng cáp, chiều dài tuyến, khả năng tản nhiệt và môi trường lắp đặt. Trong khi thang cáp phù hợp tuyến cáp nguồn lớn nhờ cấu trúc hở giúp tản nhiệt và chịu tải cao. Còn máng cáp lại phù hợp khu vực cần bảo vệ dây dẫn khỏi bụi, nước hoặc va chạm cơ học.

Như vậy, mỗi dòng sản phẩm thang cáp và máng cáp đều sở hữu thế mạnh riêng về mặt kỹ thuật. Quý khách có thể xem thêm mẫu thang cáp và máng cáp Phúc Long Intech nhằm đa dạng lựa chọn.
