Máng Cáp Đột Lỗ - 3 Lỗi Chọn Lỗ Thoát Nhiệt Gây Nóng Cháy Cáp

Ưu điểm vượt trội của máng cáp đột lỗ trong việc tản nhiệt dây dẫn

Máng cáp đột lỗ được thiết kế nhằm tối ưu lưu thông không khí trong lòng máng. Không khí đối lưu liên tục giúp giải nhiệt nhanh cho dây dẫn.

Khi dòng điện chạy qua, hiệu ứng Joule sinh nhiệt đáng kể. Nếu không thoát kịp, nhiệt sẽ tích tụ và làm suy giảm cách điện.

So với máng kín, dạng đột lỗ giúp giảm nhiệt độ vận hành rõ rệt. Nhiệt độ cáp có thể giảm 5–10°C trong điều kiện tải cao. Đây là yếu tố quan trọng giúp tăng tuổi thọ lớp vỏ PVC hoặc XLPE. Đồng thời, nguy cơ chập cháy từ đó cũng giảm đáng kể.

Ngoài ra, hệ thống máng điện đột lỗ còn hỗ trợ thoát ẩm hiệu quả. Hơi nước không bị giữ lại bên trong nên tránh được hiện tượng đọng nước. Điều này đặc biệt quan trọng ở môi trường ẩm hoặc ngoài trời.

Công nghệ đột CNC hiện đại đảm bảo độ chính xác cao. Các lỗ được phân bố đều, không làm suy yếu kết cấu. Trọng lượng tổng thể cũng giảm khoảng 10–20% so với máng kín cùng kích thước. Nhờ vậy, hệ thống giá đỡ chịu tải nhẹ hơn nhưng vẫn đảm bảo độ bền.

3 lỗi chọn lỗ thoát nhiệt khiến máng cáp điện đục lỗ gây nóng cháy cáp

Không phải cứ máng cáp đục lỗ là sẽ tản nhiệt tốt. Sai lầm nằm ở cách chọn lỗ, không phải ở bản thân sản phẩm. Dưới đây Phúc Long Hadra phân tích 3 lỗi phổ biến thường gặp:

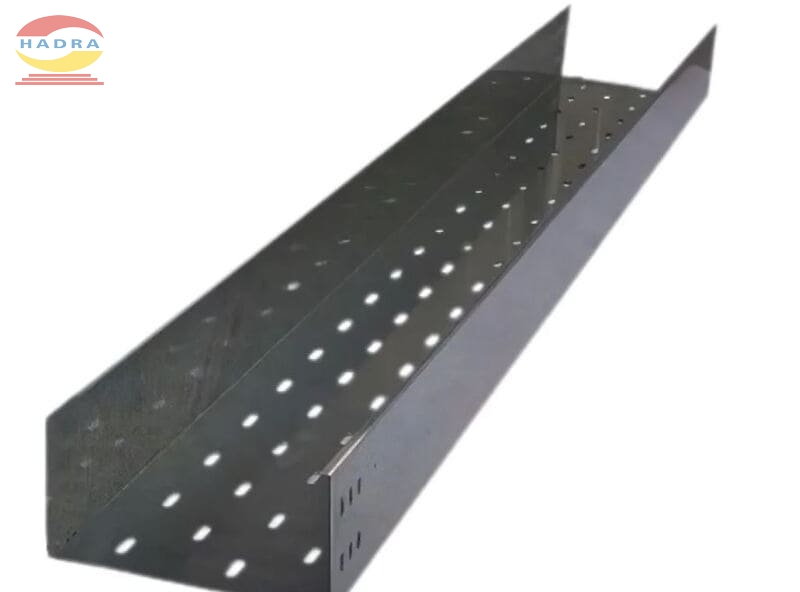

Tỷ lệ diện tích lỗ đột quá thấp so với mật độ dây cáp

Nhiều đơn vị chọn máng cáp đột lỗ nhưng mật độ lỗ lại quá thưa. Trong khi đó, số lượng dây bên trong lại dày đặc, vượt ngưỡng thiết kế ban đầu.

Điều này khiến luồng khí bị “kẹt” giữa các lớp cáp. Không khí nóng không thể thoát ra ngoài, tạo hiệu ứng tích nhiệt liên tục.

• Hệ thống mất khả năng đối lưu tự nhiên, nhiệt tích tụ nhanh theo thời gian.
• Lớp cách điện PVC bị suy giảm, xuất hiện hiện tượng giòn và nứt sớm.
• Cáp XLPE giảm tuổi thọ, đặc biệt khi vận hành ở tải cao kéo dài.
• Điểm đấu nối dễ phát sinh nhiệt cục bộ, tăng nguy cơ cháy lan.

Các kỹ sư thường khuyến nghị mật độ lấp đầy không vượt quá 40–50% tiết diện máng. Khi vượt ngưỡng này, hiệu quả tản nhiệt giảm rõ rệt.

Hệ thống quá tải nhiệt sẽ làm giảm độ an toàn vận hành đáng kể. Người vận hành cần kiểm tra lại cả thiết kế lẫn mật độ dây ngay từ đầu.

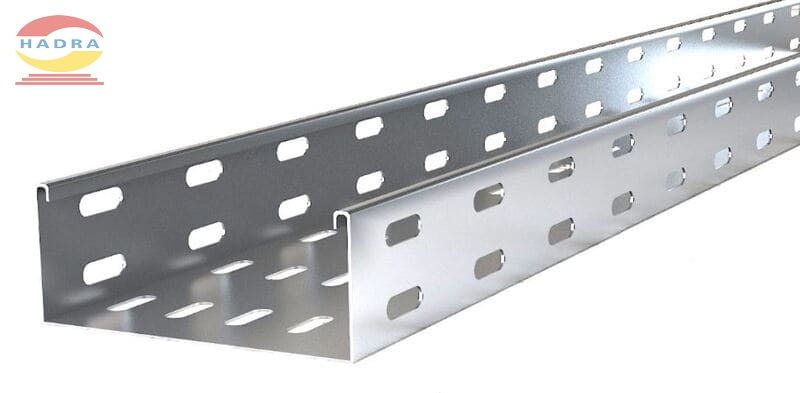

Kích thước và hình dạng lỗ đột không phù hợp với môi trường lắp đặt

Không phải cứ nhiều lỗ là tốt. Máng cáp đột lỗ cần phù hợp với điều kiện môi trường cụ thể. Trong môi trường nhiều bụi hoặc côn trùng, lỗ quá lớn gây xâm nhập tạp chất. Điều này ảnh hưởng trực tiếp đến độ bền và an toàn cách điện.

Ngược lại, lỗ quá nhỏ lại làm giảm khả năng thoát nhiệt tự nhiên. Không khí khó lưu thông, khiến hiệu quả làm mát giảm đáng kể. Dưới đây Phúc Long Hadra sẽ gợi ý một số phương áp dễ áp dụng đạt hiệu quả cao khi triển khai:

• Ưu tiên lỗ tròn giúp phân bố lực đều, hạn chế nứt mép trong quá trình sử dụng.
• Lỗ oval hỗ trợ thoát nhiệt tốt hơn theo chiều dài dòng khí.
• Mép lỗ phải được xử lý mịn, tránh tạo bavia gây trầy xước vỏ cáp.
• Thiết kế đồng đều giúp tối ưu cả tản nhiệt và độ bền cơ học tổng thể.

Một case thực tế tại nhà xưởng miền Bắc cho thấy, lỗ quá lớn khiến bụi kim loại bám vào cáp. Sau 8 tháng, hệ thống xuất hiện phóng điện cục bộ.

Vì thế, việc lựa chọn đúng hình dạng lỗ giúp cân bằng giữa thông gió và bảo vệ. Đây là chi tiết nhỏ nhưng ảnh hưởng lớn đến độ bền hệ thống.

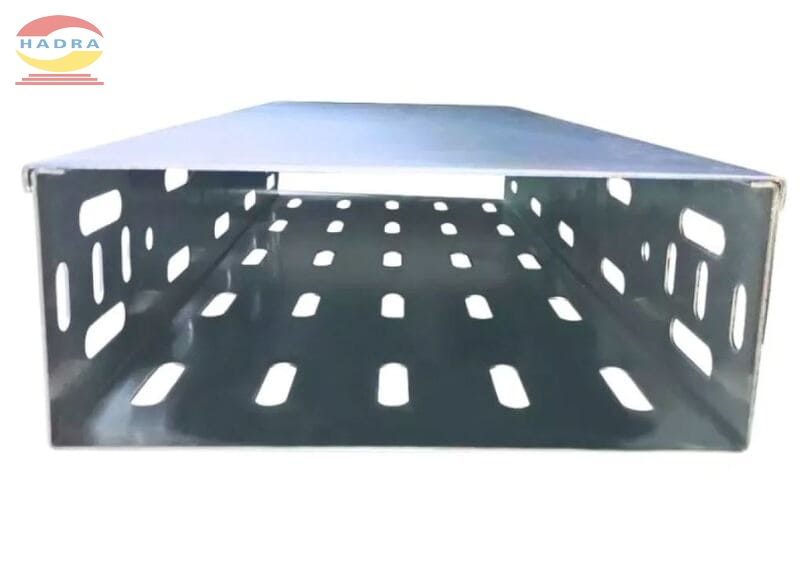

Bố trí lỗ đột không đồng đều gây tích tụ nhiệt cục bộ trên máng cáp đột lỗ

Nhiều thiết kế máng cáp điện đục lỗ chỉ tập trung lỗ ở đáy máng. Trong khi hai bên thành lại kín hoặc đột rất ít. Cách bố trí này làm luồng khí chỉ di chuyển theo một hướng. Điều này tạo ra các vùng “chết” không có đối lưu.

• Nhiệt tích tụ tại các góc máng, đặc biệt ở đoạn chuyển hướng hoặc co nối.
• Các điểm giao cáp trở thành hotspot, dễ phát sinh cháy cục bộ.
• Khu vực khuất gió gần trần hoặc tường càng làm tình trạng nghiêm trọng hơn.
• Hệ thống mất cân bằng nhiệt, dẫn đến giảm tuổi thọ toàn bộ tuyến cáp.

Theo kinh nghiệm thi công, lỗ nên phân bố đều cả đáy và hai bên thành. Điều này giúp không khí lưu thông đa chiều, giảm nguy cơ điểm nóng.

Một số đơn vị như Phúc Long Hadra đã áp dụng thiết kế lỗ phân bố 3 mặt. Giải pháp trên sẽ cải thiện rõ rệt hiệu quả tản nhiệt trong môi trường kín.

Vừa rồi là những lưu ý quan trọng về máng cáp đột lỗ giúp bạn tránh rủi ro cháy nổ. Quý khách có thể xem thêm các dòng máng cáp đột lỗ Phúc Long Intech để tối ưu chi phí!
