Khi Nào Nên Dùng Khay Cáp Thay Vì Thang Cáp?

Điểm khác biệt giữa khay cáp và thang cáp

Cả 2 dòng trên đều là thành phần quan trọng trong hệ thống dẫn & bảo vệ dây cáp điện của công trình. Tuy nhiên, hai loại này có nhiều điểm khác nhau về thiết kế, khả năng chịu tải và môi trường ứng dụng.

Hiểu rõ so sánh khay cáp và thang cáp sẽ giúp kỹ sư lựa chọn đúng giải pháp cho từng tuyến cáp. Quyết định đúng còn góp phần tránh lãng phí vật tư đồng thời đảm bảo độ an toàn khi vận hành.

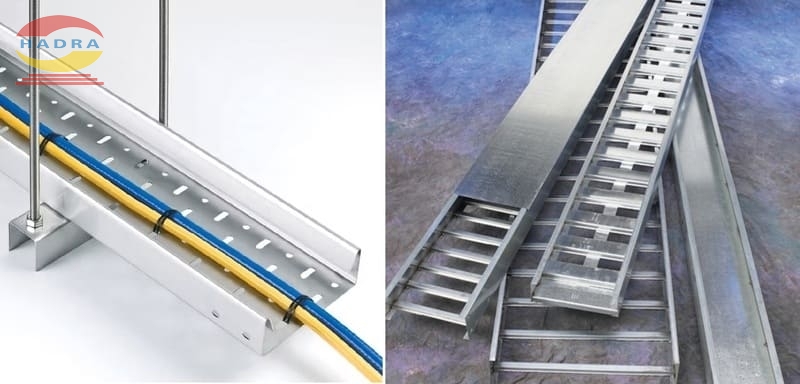

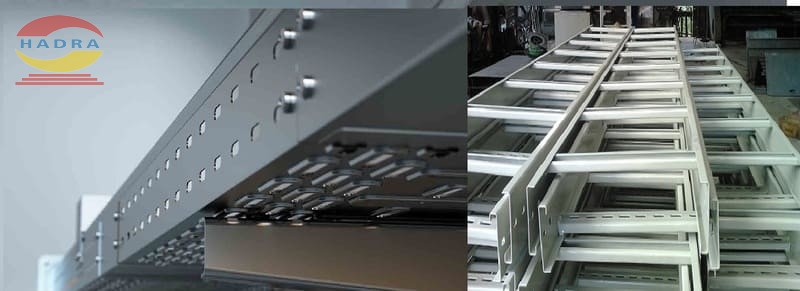

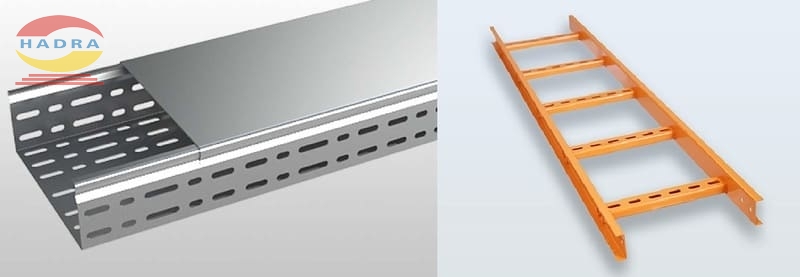

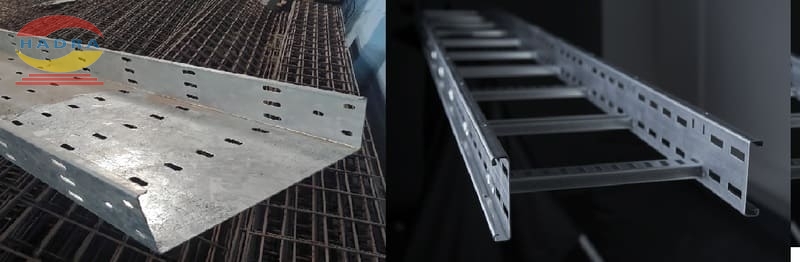

Khác biệt về cấu tạo khay cáp và thang cáp

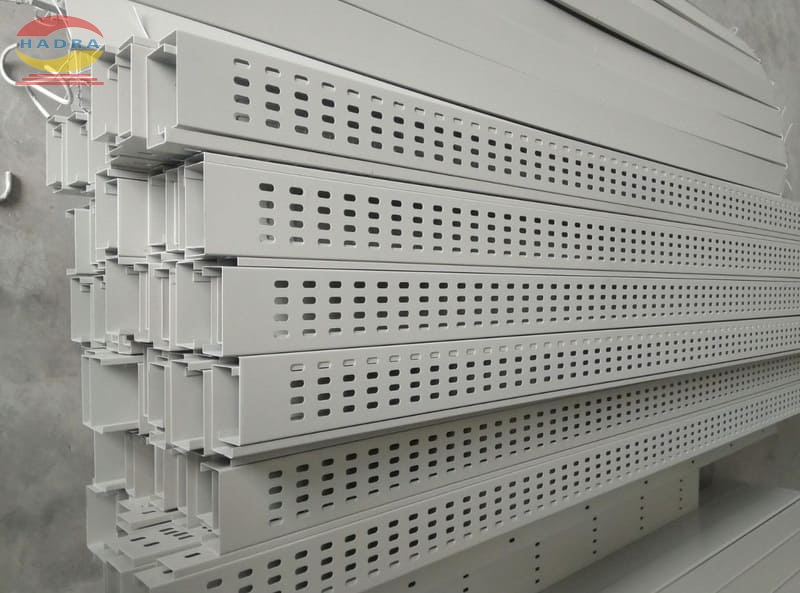

Khay cáp điện thường được thiết kế dạng máng kim loại có đáy phẳng và hai thành bên. Phần đáy có thể đục lỗ để thoát nhiệt và giảm trọng lượng. Một số loại khay còn có nắp để bảo vệ cáp khỏi bụi và tác động bên ngoài.

Trong khi đó, thang cáp có cấu trúc giống một chiếc thang với hai thanh dọc và các thanh ngang liên kết. Thiết kế này tạo nhiều khoảng trống giữa các bậc thang giúp dây dẫn dễ tản nhiệt.

Tóm lại:

• Khay cáp sở hữu dạng máng kín hoặc đột lỗ, bảo vệ cáp tốt.
• Thang cáp được thiết kế khung hở, tối ưu cho việc nâng đỡ cáp nặng.

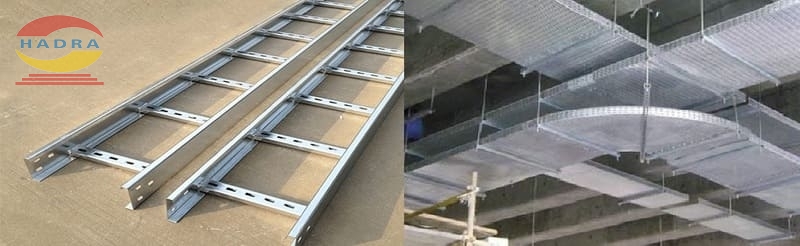

Khác biệt về khả năng chịu tải và bố trí dây cáp

Một trong những điểm quan trọng khi so sánh khay cáp và thang cáp là khả năng chịu tải. Thang cáp được thiết kế để nâng đỡ các bó cáp lớn, cáp điện công suất cao hoặc các tuyến cáp chạy dài trong nhà máy. Cấu trúc khung giúp giảm lực võng khi tải trọng lớn.

Ngược lại, khay cáp phù hợp hơn với:

• Cáp tín hiệu
• Cáp điều khiển
• Cáp mạng và viễn thông
• Hệ thống dây điện có tải trọng nhẹ

Nhờ bề mặt đáy liên tục, khay cáp giúp dây dẫn được bố trí gọn gàng và hạn chế bị rơi hoặc xô lệch. Nếu quý khách cần tư vấn giải pháp đỡ cáp tối ưu - hãy nhấc máy gọi ngay 0986 836 181. Chuyên gia Kandex Việt Nam cam kết đồng hành với bạn trong suốt quá trình thi công & hoàn thiện dự án.

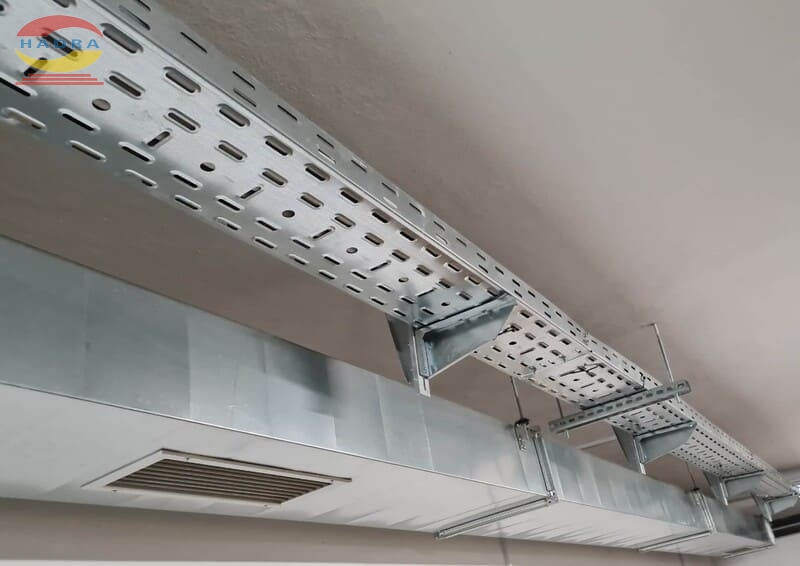

Khay cáp và thang cáp khác nhau về khả năng tản nhiệt và thông gió

Thang cáp có cấu trúc mở nên không khí lưu thông dễ dàng. Điều này giúp nhiệt từ cáp điện được giải phóng nhanh hơn, đặc biệt khi cáp mang tải lớn.

Khay cáp có mức độ thông gió thấp hơn, nhất là loại khay kín. Tuy nhiên, nhiều loại sản phẩm hiện nay được đục lỗ ở đáy hoặc hai bên để cải thiện khả năng thoát nhiệt.

Vì vậy:

• Thang cáp điện phù hợp với cáp công suất lớn sinh nhiệt cao.
• Khay cáp điện phù hợp với cáp tín hiệu hoặc hệ thống dây nhẹ.

Một số ưu điểm nổi bật của khay cáp điện

Tuy khay cáp và thang cáp sở hữu khả năng bảo vệ đường dây trước các tác động va chạm cơ học. Nhưng nhiều dự án hiện đại, giải pháp dẫn cáp cần đảm bảo an toàn, thẩm mỹ và dễ bảo trì lâu dài.

Vì vậy, kỹ sư thường cân nhắc khay đỡ cáp điện khi thiết kế tuyến đi dây. Những ưu điểm dưới đây lý giải vì sao dòng trên lại ngày càng xuất hiện phổ biến:

• Kết cấu khay kín hoặc đột lỗ giúp bảo vệ dây dẫn khỏi bụi bẩn, va chạm cơ học, độ ẩm môi trường.
• Thiết kế thành bao quanh giữ dây gọn gàng, tăng thẩm mỹ cho khu kỹ thuật, trần kỹ thuật, hành lang dịch vụ.
• Cấu trúc đáy liên tục giúp dây không bị võng, ổn định vị trí trong suốt quá trình vận hành dài hạn.
• Phụ kiện đồng bộ như co, tê, nối hỗ trợ thi công linh hoạt khi triển khai hệ thống máng cáp điện.
• Kỹ thuật viên dễ mở nắp khay kiểm tra, bổ sung cáp khi mở rộng mạng điện hoặc hệ thống viễn thông.
• Khay cáp hỗ trợ phân loại cáp nguồn, cáp tín hiệu, cáp mạng, giảm nhiễu điện từ trong công trình lớn.
• Nhiều vật liệu sản xuất như thép mạ kẽm, Inox, Nhôm giúp thích nghi đa dạng môi trường lắp đặt.
• Giải pháp này đặc biệt phù hợp tuyến cáp mật độ trung bình trong hệ thống khay cáp và thang cáp.
• Nhờ cấu trúc gọn gàng, khay cáp giúp tối ưu không gian lắp đặt trong phòng kỹ thuật và trần nhà.

Những trường hợp nào nên sử dụng khay cáp?

Việc lựa chọn thiết bị quản lý dây dẫn phụ thuộc rất lớn vào yêu cầu kỹ thuật & đặc thù không gian. Giải pháp này giúp tối ưu hóa khả năng bảo vệ đường truyền trong những môi trường làm việc có mật độ vừa phải. Khám phá ngay 3+ tình huống mà bạn nên ưu tiên ứng dụng khay cáp:

• Các tòa nhà văn phòng thường sử dụng sản phẩm cho cáp mạng, cáp tín hiệu. Điều này nhằm đảm bảo bố trí gọn gàng trong trần kỹ thuật.
• Nhiều trung tâm dữ liệu ưu tiên giải phẩm này. Lý do vì hệ thống dây điều khiển cần sắp xếp khoa học, tránh nhiễu điện từ.
• Công trình dân dụng quy mô vừa thường triển khai khay cáp nhằm để tối ưu chi phí trong hệ thống máng cáp điện.
• Khu vực kỹ thuật yêu cầu thẩm mỹ cao thường chọn dòng trên nhằm tạo tuyến dây gọn gàng, dễ quan sát.
• Các tuyến cáp tải trọng trung bình trong hệ thống cáp điện công trình thường ưu tiên sử dụng khay cáp.
• Khu vực cần bảo vệ dây khỏi bụi bẩn hoặc va chạm nhẹ nên sử dụng khay kín thay cho giải pháp mở.
• Hành lang kỹ thuật có mật độ dây vừa phải thường ứng dụng khay cáp để quản lý tuyến dẫn điện hiệu quả.
• Nhiều nhà xưởng dùng sản phẩm cho tuyến tín hiệu điều khiển để phân tách từng nhóm dây.

Những trường hợp trên cho thấy ứng dụng khay cáp đặc biệt hiệu quả khi tải trọng dây vừa phải. Với những dự án phức tạp, kỹ sư thường phối hợp linh hoạt khay cáp và thang cáp. Mục đích nhằm tối ưu toàn bộ hệ thống phân phối điện.

So sánh khay cáp vs thang cáp về chi phí thi công

Việc cân đối ngân sách giữa hai giải pháp khay cáp và thang cáp luôn là bài toán đau đầu của các chủ thầu. Những phân tích so sánh dưới đây sẽ giúp bạn tìm ra phương án tối ưu nhất cho túi tiền dự án:

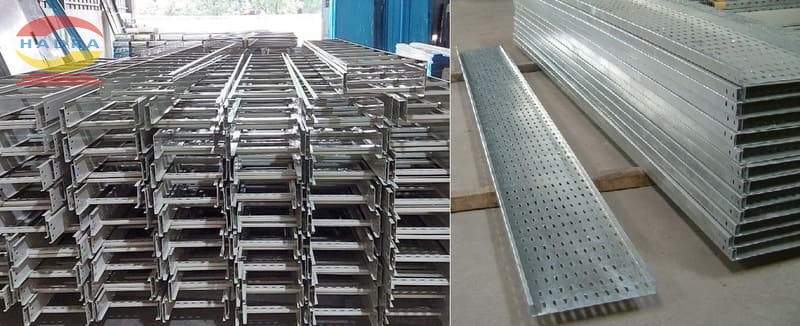

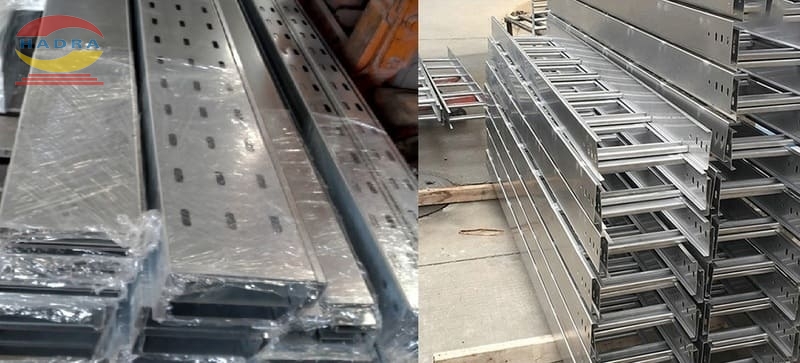

So sánh chi phí vật liệu khay cáp và thang cáp

Chi phí vật liệu luôn ảnh hưởng trực tiếp đến quyết định lựa chọn hệ thống quản lý cáp công trình. Độ dày thép, lớp mạ bảo vệ và kết cấu cơ khí quyết định giá thành của khay cáp và thang cáp. Bảng so sánh sau sẽ giúp bạn hình dung rõ sự khác biệt chi phí, đặc điểm kỹ thuật giữa 2 giải pháp phổ biến:

Bảng so sánh cho thấy khay cáp và thang cáp phục vụ các mục đích tải khác nhau trong hạ tầng điện. Với cùng kích thước, thang cáp thường có giá vật liệu cao hơn do kết cấu chịu lực lớn.

Chi phí nhân công lắp đặt khay cáp và thang cáp

Nhân công thi công là yếu tố quan trọng trong tổng chi phí hệ thống dẫn cáp. Khác biệt cấu tạo khay cáp và thang cáp khiến thời gian lắp đặt mỗi giải pháp không giống nhau. Phúc Long Hadra mời bạn tham khảo bảng so sánh sau để nắm lòng những điểm khác nhau giữa 2 dòng trên:

Chi phí bảo trì và vận hành khay cáp và thang cáp

Việc tính toán ngân sách vận hành giúp chủ đầu tư tối ưu hóa dòng tiền cho doanh nghiệp lâu dài. Những phân tích dưới đây sẽ làm rõ sự khác biệt giữa hai giải pháp khay cáp và thang cáp:

Gợi ý phương án tiết kiệm chi phí cho từng công trình

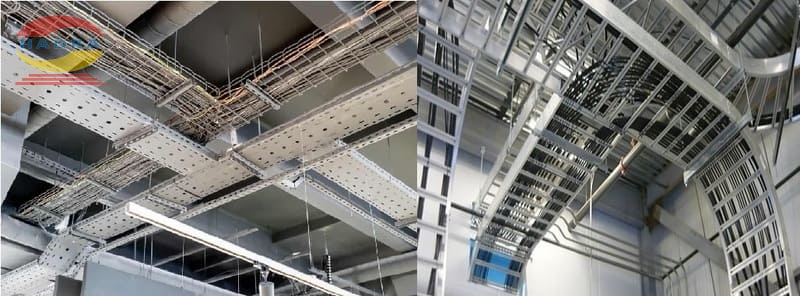

Ngày nay, với các dự án lớn, kỹ sư thường kết hợp linh hoạt khay cáp và thang cáp để tối ưu ngân sách. Sự lựa chọn đúng vị trí lắp đặt giúp giảm vật liệu, rút ngắn thi công & tăng hiệu quả vận hành hệ thống. Dưới đây là các giải pháp bố trí phổ biến giúp tiết kiệm chi phí mà vẫn đảm bảo hiệu quả kỹ thuật:

• Các nhà máy thường sử dụng thang cáp cho tuyến cáp lực chính để đảm bảo khả năng chịu tải lớn.
• Nhiều công trình triển khai khay cáp cho cáp tín hiệu và cáp điều khiển trong hệ thống tự động hóa.
• Các khu văn phòng ưu tiên máng cáp kín nhằm đảm bảo thẩm mỹ và bảo vệ dây dẫn tốt hơn.
• Những tuyến cáp dài trong nhà xưởng thường kết hợp khay cáp và thang cáp để tối ưu chi phí.
• Một số dự án áp dụng phân tầng tuyến cáp nhằm quản lý dây dẫn hiệu quả trong hệ thống điện.

Nhiều chủ đầu tư đã tin tưởng lựa chọn Phúc Long Hadra cho hệ thống thang máng cáp điện của dự án. Gọi ngay 0986 836 181 để kỹ thuật viên hỗ trợ phương án tối ưu chi phí!

Khuyến nghị sử dụng khay cáp và thang cáp theo từng loại công trình

Chủ đầu tư nên căn cứ vào mật độ dây dẫn để phối hợp nhịp nhàng giữa khay cáp và thang cáp. Những gợi ý kỹ thuật dưới đây sẽ giúp bạn xây dựng phương án thi công bền vững, an toàn:

FAQ - Câu hỏi thường gặp về thang cáp và khay cáp

Trong quá trình tư vấn giải pháp đỡ cáp điện, Kandex Việt Nam gặp rất nhiều thắc mắc của chủ đầu tư. Dưới đây, đơn vị tổng hợp lại một số câu hỏi thường gặp để quý khách tham khảo trước khi lựa chọn:

Vừa rồi, bài viết đã phân tích rõ những ứng dụng khay cáp và thang cáp trong hệ thống điện. Bạn có thể xem thêm giải pháp khay cáp và thang cáp Phúc Long Intech để so sánh lựa chọn.
