Hướng Dẫn Chọn Máng Cáp Phù Hợp Với Từng Công Trình: Nhà Xưởng, Văn Phòng Và Chung Cư

Tổng quan về máng cáp và vai trò trong công trình

Máng cáp(Cable tray) là giải pháp kết cấu chuyên dụng. Sản phẩm giúp dẫn hướng, cố định và bảo vệ hệ thống dây dẫn trong công trình. Giải pháp này phục vụ cáp điện, cáp dữ liệu, cáp điều khiển, ứng dụng hiệu quả cho không gian dân dụng lẫn môi trường công nghiệp.

Kết cấu sản phẩm thường sử dụng kim loại hoặc vật liệu chịu lực. Mặt hàng được lựa chọn sao cho phù hợp điều kiện vận hành và yêu cầu kỹ thuật riêng.

Nhờ tổ chức tuyến dây khoa học, máng cáp hạn chế va đập, bụi bẩn, độ ẩm & nhiều tác động bất lợi từ môi trường xung quanh. Đồng thời, hệ thống hỗ trợ kiểm tra, bảo trì, mở rộng thuận tiện.

Từ đó, giải pháp hỗ trợ dự án duy trì hiệu suất ổn định trong suốt vòng đời khai thác. Trước khi đi sâu lựa chọn, bạn cần nhìn nhận rõ vai trò cốt lõi của mặt hàng này, cụ thể:

• Bảo vệ hệ thống cáp: Lớp kim loại hoặc vật liệu phủ giúp hạn chế va đập, ẩm mốc, hóa chất, và côn trùng phá hoại.
• Tổ chức tuyến dây khoa học: Phân tầng rõ ràng giúp kỹ thuật viên kiểm tra nhanh, giảm 40% thời gian bảo trì định kỳ.
• Hỗ trợ tản nhiệt: Thiết kế thông thoáng giữ nhiệt độ cáp ổn định, giảm nguy cơ suy hao dòng điện.
• Gia tăng thẩm mỹ: Hệ thống gọn gàng giúp không gian trần, tường kỹ thuật sạch sẽ, đồng bộ kiến trúc.

Tiêu chí cốt lõi khi chọn máng cáp đạt hiệu quả cao

Ở giai đoạn thiết kế, nhiều chủ đầu tư thường chỉ quan tâm kích thước hoặc giá thành ban đầu.Tuy nhiên, chọn máng cáp phù hợp công trình cần đánh giá đồng thời nhiều yếu tố. Các tiêu chí đó gồm môi trường, tải trọng, khả năng mở rộng và thẩm mỹ tổng thể. Để tránh sai lầm tốn kém, các tiêu chí dưới đây cần được cân nhắc nghiêm túc:

Chọn máng cáp theo môi trường lắp đặt(trong nhà – ngoài trời – ẩm – hóa chất)

Mỗi môi trường vận hành tạo áp lực khác nhau lên vật liệu và lớp bảo vệ bề mặt. Theo thống kê ngành xây dựng, môi trường ẩm làm giảm tuổi thọ máng thép thường tới 35% nếu chọn sai vật liệu. Vì vậy, việc chọn máng cáp EI 120 trong một số khu vực đặc thù ngày càng được quan tâm.

• Không gian khô ráo: Máng cáp sơn tĩnh điện hoặc mạ Kẽm lạnh giúp tối ưu chi phí đầu tư ban đầu.
• Ngoài trời, độ ẩm cao: Thép mạ kẽm nhúng nóng hoặc Inox giúp hạn chế oxy hóa, kéo dài tuổi thọ.
• Khu vực hóa chất: Vật liệu FRP hoặc inox 316L cho khả năng chống ăn mòn vượt trội.
• Khu kỹ thuật trọng yếu: Chọn máng cáp EI 120 giúp duy trì ổn định hệ thống khi xảy ra sự cố nhiệt.

Lớp phủ bề mặt quyết định phần lớn hiệu quả sử dụng dài hạn trong môi trường khắc nghiệt. Đầu tư đúng ngay từ đầu luôn rẻ hơn sửa chữa về sau.

Chọn máng cáp theo tải trọng và mật độ dây dẫn

Việc lựa chọn máng cáp theo tải trọng luôn quyết định trực tiếp tuổi thọ toàn bộ hệ thống điện công trình. Từ kinh nghiệm triển khai nhiều nhà xưởng, tiêu chí này thường bị xem nhẹ dẫn đến sự cố quá tải nghiêm trọng. Cách tiếp cận đúng sẽ giúp hệ thống ổn định, an toàn, đồng thời tối ưu chi phí vận hành lâu dài:

• Xác định tổng tải cáp: Kỹ sư cần tính cả cáp hiện hữu & phương án mở rộng tối thiểu 5 năm tiếp theo.
• Thiết kế tải dự phòng: Hệ thống nên chịu tải cao hơn thực tế 20–30%, giúp hạn chế biến dạng lâu dài.
• Lựa chọn máng cáp theo loại cáp: Dây nguồn lớn phù hợp thang cáp hoặc máng đáy liền có kết cấu chịu lực ổn định.
• Giải pháp cho cáp nhẹ: Cáp điều khiển, data cable hoạt động hiệu quả với máng lưới hoặc perforated tray.
• Kiểm soát fill ratio: Tỷ lệ lấp đầy 40 - 50% giúp tối ưu khả năng tản nhiệt & giảm suy hao dòng điện.

Chọn máng dẫn cáp theo chiều dài tuyến và độ võng cho phép

Thiết kế tuyến dẫn dây điện dài đòi hỏi đánh giá kỹ lưỡng chiều dài, tải trọng và độ võng cho phép. Việc tính toán xác giúp hệ thống ổn định, giảm rủi ro biến dạng trong vận hành dài hạn. Các tiêu chí dưới đây sẽ làm rõ cách chọn máng cáp phù hợp công trình cụ thể:

• Chiều dài nhịp: Khoảng cách giá đỡ cần giới hạn theo tải cáp, thường 1,5–3 mét thực tế.
• Độ võng cho phép: Tiêu chuẩn IEC khuyến nghị kiểm soát võng để tránh ứng suất lâu dài.
• Bổ sung giá treo: Khi tuyến kéo dài, tăng điểm đỡ giúp phân bố tải đều hơn.
• Phụ kiện nối: Co góc, T-branch, joint mở rộng hỗ trợ bám kiến trúc, giảm ứng lực cục bộ.
• Thực tế thi công: Nhà xưởng dài thường phát sinh võng khi bỏ qua kiểm tra nhịp ban đầu.

Lựa chọn máng cáp theo yêu cầu thẩm mỹ và kiến trúc

Trong không gian hiện đại, hệ thống máng cáp cần hài hòa tổng thể kiến trúc, không chỉ đáp ứng kỹ thuật. Thiết kế tinh tế giúp giảm cảm giác công nghiệp, đồng thời nâng cao trải nghiệm thị giác người sử dụng. Các gợi ý sau sẽ giúp cân bằng hiệu quả giữa công năng & yếu tố thẩm mỹ:

• Kiểu dáng hoàn thiện: Máng có nắp che kín, bề mặt sơn tĩnh điện tạo cảm giác gọn gàng, phù hợp văn phòng cao cấp.
• Màu sắc đồng bộ: Tông màu trung tính giúp hệ thống hòa vào nội thất, thường áp dụng hiệu quả tại trung tâm thương mại.
• Chất lượng bề mặt: Vật liệu xử lý mịn hạn chế phản xạ ánh sáng, tránh gây rối mắt khu vực công cộng đông người.
• Giải pháp che giấu: Không gian mở nên bố trí máng sau trần Thạch Cao hoặc Conduit chuyên dụng.
• Thực tế triển khai: Nhiều dự án căn hộ cao cấp/ văn phòng hạng A ưu tiên chọn máng cáp ẩn. Mục đích nhằm giữ trần thoáng, tăng giá trị không gian.

"Bí kíp" chọn máng cáp cho từng loại công trình cụ thể

Không có một loại sản phẩm nào phù hợp cho mọi công trình kỹ thuật. Hiểu đúng bối cảnh sử dụng là bước đầu để chọn máng cáp phù hợp với dự án. Những gợi ý sau sẽ mở ra cách tiếp cận hiệu quả hơn.

Chọn máng cáp cho nhà xưởng – nhà máy sản xuất

Môi trường sản xuất luôn đặt áp lực lớn lên hệ thống điện, từ tải trọng đến độ bền lâu dài. Thực tế vận hành cho thấy, hơn 60% sự cố điện nhà xưởng xuất phát từ lựa chọn máng sai tải. Vì vậy, chọn máng cáp nhà xưởng phù hợp cần được nhìn nhận nghiêm túc ngay từ đầu:

• Ladder trays chịu tải cao, phân tán lực đều, phù hợp tuyến cáp dài trong hệ thống điện công nghiệp.
• Thép mạ kẽm nhúng nóng đạt tuổi thọ trung bình 20–25 năm, đáp ứng môi trường rung động liên tục.
• Inox 304 hoặc 316 bảo vệ cáp hiệu quả tại khu vực ẩm ướt, hóa chất, nhiệt độ dao động mạnh.
• Khoảng cách treo 1,5–2 mét giúp hạn chế võng máng, duy trì độ ổn định kết cấu lâu dài.
• Thiết kế có nắp che giảm nguy cơ va chạm cơ học, đặc biệt tại tuyến cáp động lực công suất lớn.

Trong nhiều dự án lớn, chọn máng cáp EI 120 giúp duy trì cấp điện an toàn tối thiểu 120 phút. Giải pháp này mang lại sự an tâm rõ rệt cho chủ đầu tư khi vận hành nhà máy dài hạn.

Chọn máng cáp cho văn phòng – Tòa nhà làm việc

Cao ốc hiện đại tập trung nhiều hệ thống điện nhẹ, mạng LAN và tín hiệu điều khiển mật độ cao. Vì vậy, lựa chọn kênh dẫn điện cần ưu tiên linh hoạt, thẩm mỹ & khả năng mở rộng lâu dài. Những tiêu chí dưới đây giúp chọn máng cáp văn phòng phù hợp, đạt hiệu quả, an toàn, dễ vận hành:

• Dạng máng lưới Wire Mesh cho phép tản nhiệt tốt, hỗ trợ thay đổi cáp nhanh khi nâng cấp hệ thống.
• Máng cáp đột lỗ giúp cố định dây gọn gàng, hạn chế võng cáp trong trần kỹ thuật văn phòng.
• Giải pháp có nắp che tăng thẩm mỹ, phù hợp khu vực lộ trần hoặc không gian làm việc mở.
• Thiết kế tuyến máng dự phòng tải giúp mở rộng mạng nội bộ mà không cần cải tạo lớn.
• Việc phân tách cáp nguồn và data giúp giảm nhiễu EMC, cải thiện độ ổn định hệ thống IT.

Thực tế, nhiều cao ốc văn phòng hạng A ưu tiên máng lưới kết hợp trần giả để tối ưu vận hành. Cách tiếp cận này giúp bảo trì nhanh, giảm downtime, đồng thời giữ không gian luôn gọn gàng.

Chọn máng cáp cho chung cư – công trình dân dụng

Khi chọn máng cáp chung cư, quý khách cần ưu tiên tính gọn nhẹ, an toàn, dễ thi công. Môi trường sử dụng chủ yếu khô ráo, tải cáp vừa phải, nhưng tiêu chuẩn PCCC luôn được đặt lên hàng đầu. Dưới đây là một số tiêu chí đáng chú ý đối tác cần lưu tâm để đạt hiệu quả cao, bền vững & kinh tế

• Dòng đáy liền hoặc đột lỗ kích thước nhỏ đáp ứng tốt tải điện sinh hoạt, chiếu sáng & hệ thống truyền hình.
• Máng cáp Thép sơn tĩnh điện hoặc Nhôm giúp chống gỉ, phù hợp điều kiện khô trong căn hộ chung cư.
• Thiết kế nhẹ giúp thi công nhanh tại trần hành lang, giảm áp lực kết cấu và rút ngắn tiến độ.
• Khu trục kỹ thuật yêu cầu chọn máng cáp chịu lực cao hơn, đảm bảo dự phòng mở rộng trong vòng đời tòa nhà.

• Giải pháp có nắp che hỗ trợ thẩm mỹ, hạn chế bụi đồng thời tăng mức an toàn vận hành lâu dài.

Quý khách đang cần tư vấn chọn máng cáp chính xác - hãy liên hệ Phúc Long Hadra ngay hôm nay. Gọi 0975 63 62 63 – 0934 66 31 31 để chuyên gia hỗ trợ nhanh chóng.

Lưu ý quan trọng khi kết hợp với hệ thống PCCC – HVAC

Trong thiết kế thực tế, máng cáp luôn tương tác chặt chẽ với PCCC và HVAC. Sắp xếp thiếu kiểm soát dễ gây xung đột không gian, ảnh hưởng an toàn vận hành và nghiệm thu. Chuyên gia Phúc Long Hadra tổng hợp một số điểm cần lưu ý nhằm giúp doanh nghiệp phối hợp hệ thống hiệu quả. Từ đó, đơn vị sẽ giảm rủi ro kỹ thuật về lâu về dài:

• Bố trí Cable tray không che chắn đầu sprinkler, lối thoát hiểm hay tủ PCCC theo quy chuẩn hiện hành.
• Vật liệu kim loại không bắt lửa giúp hạn chế lan truyền cháy, đáp ứng yêu cầu kiểm tra PCCC công trình.
• Khoảng cách với ống gió HVAC cần đủ rộng, tránh cản lưu lượng gió và giảm hiệu suất làm mát.
• Hệ treo máng tách rung giúp hạn chế tiếng ồn truyền qua trần khi quạt và AHU vận hành liên tục.
• Thiết kế đồng bộ bản vẽ MEP giúp hạn chế chỉnh sửa hiện trường, rút ngắn thời gian nghiệm thu.

Trong thực tế, nhiều dự án cao tầng yêu cầu rà soát xung đột PCCC–HVAC ngay từ giai đoạn shop drawing. Cách làm này góp phần giảm phát sinh chi phí & tránh rủi ro trễ tiến độ thi công.

Lựa chọn vật liệu máng cáp phù hợp với môi trường sử dụng

Vật liệu ảnh hưởng trực tiếp độ bền, an toàn vận hành và khả năng đáp ứng tiêu chuẩn PCCC. Mỗi môi trường lắp đặt đòi hỏi giải pháp riêng, từ khả năng chịu lực đến chống ăn mòn dài hạn. Vì vậy, Chọn máng cáp phù hợp công trình luôn cần được cân nhắc kỹ trước khi đi sâu từng chất liệu cụ thể.

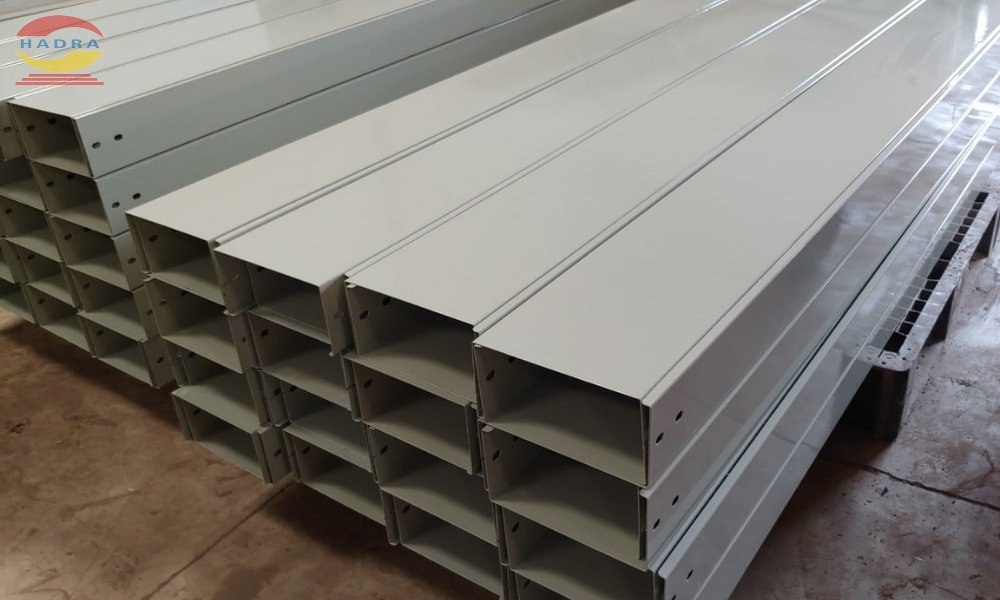

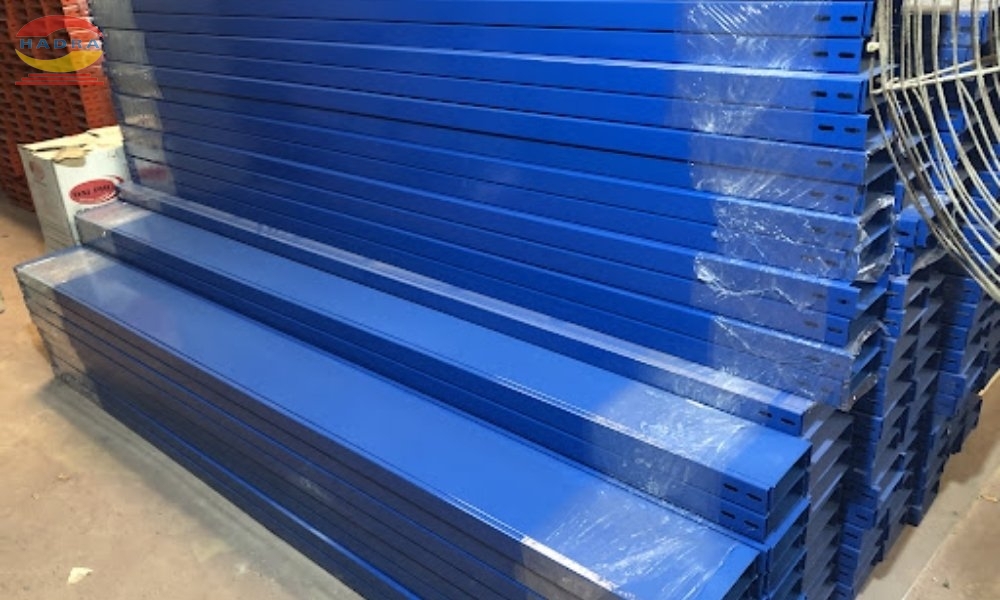

Máng cáp sơn tĩnh điện – Cân bằng thẩm mỹ và chi phí

Máng cáp sơn tĩnh điện được sử dụng rộng rãi trong văn phòng, chung cư và công trình dân dụng. Lớp powder coated giúp bề mặt mịn, màu sắc đồng đều, đồng thời kiểm soát chi phí đầu tư hiệu quả. Dưới đây là một số lợi thế kỹ thuật nổi bật của dòng sản phẩm này:

• Khả năng chống oxy hóa đáp ứng tốt môi trường khô, ít hóa chất, phù hợp hành lang kỹ thuật & văn phòng.
• Lớp sơn tĩnh điện giúp bề mặt đồng màu, tăng tính thẩm mỹ cho không gian yêu cầu hoàn thiện cao.
• Chi phí sản xuất hợp lý, dễ gia công, giúp rút ngắn tiến độ lắp đặt trong dự án quy mô lớn.
• Trọng lượng vừa phải hỗ trợ thi công treo trần, giảm tải kết cấu cho sàn và hệ khung đỡ.

Hiện nay, nhiều tòa nhà văn phòng hạng B sử dụng giải pháp này để tối ưu ngân sách đầu tư. Tuy nhiên, môi trường ẩm liên tục hoặc hơi hóa chất mạnh có thể làm lớp sơn bong tróc theo thời gian.

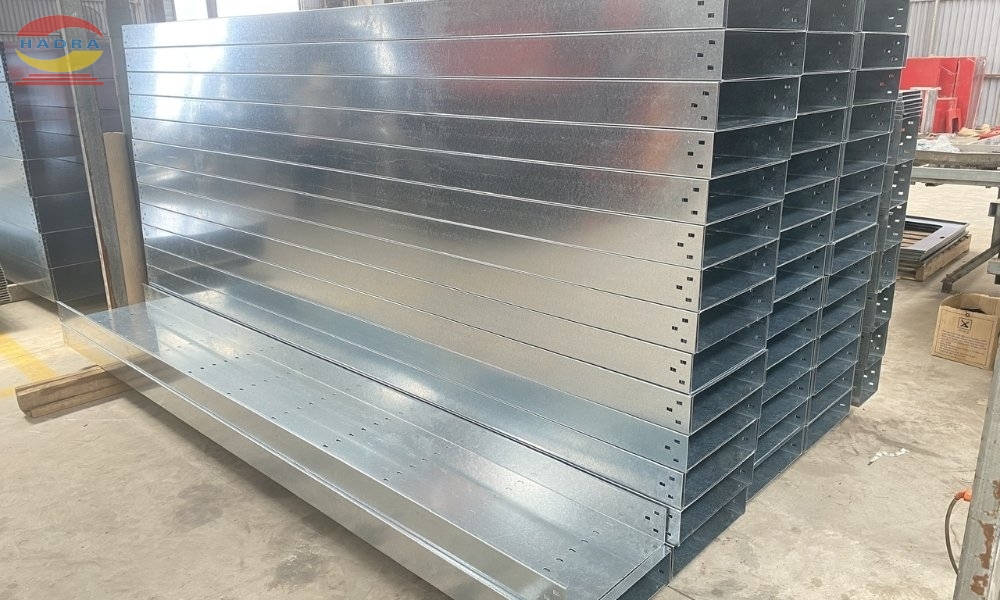

Máng cáp mạ kẽm nhúng nóng – Bảo vệ bền bỉ trong môi trường khắc nghiệt

Môi trường công nghiệp nặng luôn thách thức độ bền vật liệu qua thời gian vận hành dài. Thực tế khảo sát nội bộ cho thấy, 70% hệ thống ngoài trời ưu tiên mạ kẽm nhúng nóng. Giải pháp này thường được lựa chọn khi lắp đặt trong điều kiện khắc nghiệt:

• Lớp kẽm nhúng nóng bám phủ toàn bộ bề mặt, giảm ăn mòn thép hiệu quả gấp 3 lần sơn tĩnh điện.
• Tuổi thọ trung bình 20–30 năm phù hợp khu vực ngoài trời, độ ẩm cao, khí quyển muối.
• Bề mặt cắt gọt vẫn được bảo vệ, hạn chế bong tróc, duy trì khả năng chống oxy hóa lâu dài.
• Tiêu chuẩn IEC 61537, ASTM A123 khuyến nghị sử dụng cho nhà máy, cầu cảng, trạm điện.

Trong nhiều dự án lớn, việc chọn máng cáp EI 120 kết hợp mạ kẽm nhúng nóng tăng an toàn cháy nổ tối ưu. Cách tiếp cận này giúp hệ thống điện duy trì ổn định ngay cả trong điều kiện vận hành khắc nghiệt.

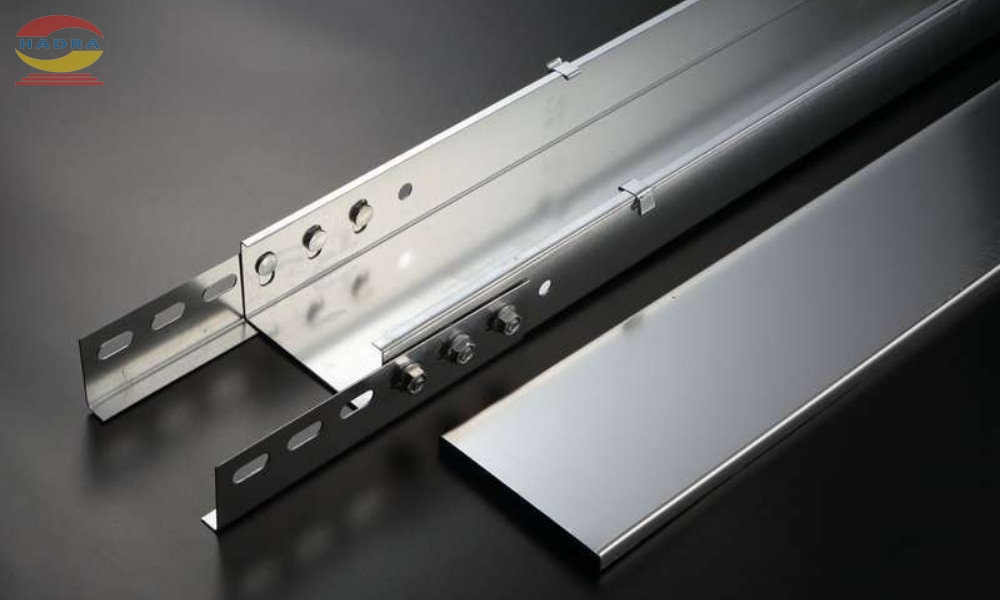

Máng cáp Inox – Lựa chọn cao cấp cho hệ thống chống ăn mòn

Một số môi trường đòi hỏi vật liệu gần như miễn nhiễm với ăn mòn lâu dài. Và vật liệu thép không gỉ luôn giữ độ ổn định vượt trội trong điều kiện khắc nghiệt. Vì vậy, nhiều chủ đầu tư cân nhắc chọn máng cáp Inox ngay từ đầu cho những nơi độ ẩm cao, nhiều hóa chất:

• Inox 304 chống ăn mòn tốt, phù hợp nhà máy thực phẩm, dược phẩm, khu vực kiểm soát vệ sinh nghiêm ngặt.
• Máng cáp Inox 316 chịu muối, hóa chất nhẹ hiệu quả, thường dùng ven biển, trạm xử lý nước thải.
• Độ bền cơ học cao giúp sản phẩm giữ hình dạng ổn định, hạn chế cong vênh sau nhiều năm vận hành.
• Không cần lớp phủ ngoài nên loại bỏ rủi ro bong tróc, giảm chi phí bảo trì dài hạn.
• Tuổi thọ có thể lên tới 30 - 40 năm giúp tổng chi phí vòng đời thấp hơn vật liệu thông thường.

Máng cáp nhựa kỹ thuật – Giải pháp linh hoạt cho công trình hiện đại

Máng cáp nhựa kỹ thuật trở thành lựa chọn linh hoạt, đáp ứng yêu cầu an toàn cho hạ tầng. Chất liệu này đặc biệt phù hợp khu vực cách điện, môi trường hóa chất, hoặc hệ thống cáp nhẹ. Những ưu điểm dưới đây giúp kỹ sư hiểu rõ giới hạn, từ đó lựa chọn giải pháp phù hợp.

• Cách điện vượt trội: Vật liệu FRP, PVC công nghiệp giúp hệ thống cáp tín hiệu ổn định, hạn chế nhiễu điện từ hiệu quả.
• Kháng hóa chất mạnh: Môi trường Axit, Kiềm đậm đặc không làm suy giảm kết cấu, phù hợp nhà máy xử lý nước thải.
• Trọng lượng nhẹ: Kết cấu nhẹ giảm tải sàn, rút ngắn thời gian lắp đặt, đặc biệt hiệu quả tại công trình cải tạo.
• Tạo hình linh hoạt: Nhựa kỹ thuật dễ gia công chi tiết phức tạp, đáp ứng layout đặc thù trong hệ thống quản lý cáp hiện đại.

Tuy nhiên, dòng này chỉ phù hợp tải nhẹ, không thay thế thép ở khu vực chịu lực lớn. Việc chọn đúng vật liệu máng cáp, kết hợp giải pháp cách điện & thi công nhanh, quyết định tuổi thọ toàn mạng lưới.

Những sai lầm phổ biến khi lựa chọn máng cáp cần tránh ngay

Ngay cả khi chọn đúng loại máng cáp theo môi trường, nhiều dự án vẫn thất bại về hiệu quả vận hành. Nguyên nhân thường đến từ sai lầm thiết kế ban đầu & quyết định chọn mua thiếu cơ sở kỹ thuật. Phần dưới đây chuyên gia Phúc Long Hadra sẽ chỉ ra 3 lỗi phổ biến cùng hướng phòng tránh rõ ràng:

Chọn sai kích thước máng cáp

Không ít công trình vẫn chọn kích thước máng cáp theo thói quen, thay vì dựa trên tải cáp thực tế. Cách làm này thường gây quá tải sớm, ảnh hưởng an toàn vận hành & hiệu quả bảo trì lâu dài. Những điểm sau sẽ cho thấy sai lệch thường xuất hiện ở đâu và vì sao cần tránh ngay:

• Thiếu tính toán tiết diện: Nhiều đội thi công bỏ qua tổng tiết diện cáp, khiến sản phẩm nhanh đầy, khó tản nhiệt.
• Không chừa dự phòng: Việc quên nhân hệ số mở rộng(thường ≥ 1.3) làm hệ thống bế tắc khi bổ sung tuyến cáp tương lai.
• Bó chặt dây dẫn: Kích thước hẹp gây ép cáp, tăng nguy cơ suy giảm cách điện và phát sinh sự cố.
• Lãng phí không gian: Máng quá lớn làm tăng chi phí đầu tư, đồng thời phá vỡ bố trí không gian kỹ thuật.

Nếu bạn đang phân vân phương án thi công, Phúc Long Hadra sẵn sàng tư vấn tận tâm! Gọi ngay 0975 63 62 63 – 0934 66 31 31 để nhận hướng dẫn phù hợp.

Không tính phương án mở rộng hệ thống thang máng cáp điện

Trong nhiều công trình vận hành dài hạn, nhu cầu mở rộng thường xuất hiện sau vài năm khai thác. Việc bỏ qua kịch bản này khiến việc chọn máng cáp phù hợp công trình trở nên thiếu bền vững. Những hệ quả dưới đây thường chỉ lộ diện khi chi phí khắc phục đã vượt kiểm soát.

• Thiếu không gian dự phòng: Thiết kế không chừa lối trống khiến việc bổ sung cáp mới phải tháo dỡ hệ thống đang hoạt động.
• Chi phí nâng cấp tăng cao: Khi mở rộng muộn, doanh nghiệp buộc nâng cấp đồng loạt, làm đội chi phí nâng cấp đáng kể.
• Gián đoạn vận hành: Việc cải tạo máng cáp đang sử dụng dễ gây ngừng hệ thống, ảnh hưởng sản xuất và sinh hoạt.
• Giải pháp tối ưu dài hạn: Chọn máng cáp lớn tại tuyến chính giúp dự phòng tải cáp, phù hợp hạ tầng kỹ thuật phức tạp.

Bỏ qua tải trọng và độ võng kỹ thuật khi chọn máng cáp

Trong nhiều dự án, máng cáp thường bị xem như hạng mục phụ, ít được tính toán cơ học đầy đủ. Cách tiếp cận này dễ bỏ sót tải trọng cáp, phụ kiện, cùng ảnh hưởng lâu dài từ rung động vận hành. Những rủi ro sau đây thường chỉ xuất hiện khi hệ thống đã đưa vào sử dụng thực tế:

• Đánh giá sai tải thực: Kỹ sư chỉ tính trọng lượng cáp ban đầu, bỏ qua phụ kiện treo & cáp phát sinh.
• Khoảng treo không chuẩn: Đội thi công bố trí nhịp treo quá xa, khiến độ võng vượt ngưỡng cho phép.
• Giảm ổn định cơ học: Máng bị rung lắc lâu ngày làm lỏng bulong, tăng nguy cơ va đập & phát sinh chập điện.
• Tuổi thọ suy giảm: Kết cấu biến dạng liên tục khiến hệ thống nhanh xuống cấp, khó đáp ứng vận hành dài hạn.
• Không theo tiêu chuẩn: Việc bỏ qua IEC 61537 dẫn đến chọn sai vật liệu, ảnh hưởng trực tiếp tuổi thọ hệ thống.

FAQ - Câu hỏi thường gặp khi lựa chọn máng cáp phù hợp công trình

Sai từ khâu chọn máng cáp có thể kéo theo hàng loạt rủi ro kỹ thuật và PCCC. Những câu hỏi dưới đây giúp chủ đầu tư đưa ra quyết định chính xác ngay từ khâu lựa mua:

Hy vọng kiến thức này hỗ trợ doanh nghiệp sớm chọn máng cáp phù hợp công trình bền bỉ, an toàn. Ngoài Phúc Long Hadra, bạn có thể tham khảo chọn máng cáp Nhà Máy Hadra cũng rất chất lượng.
