Tủ điện trung thế vỏ tôn tráng kẽm

Tủ điện trung thế - Sản phẩm chất lượng cao, nhiều tính năng

Tủ điện trung thế được sử dụng để thực hiện đóng ngắt và bảo vệ đường dây cung cấp điện trung thế. Vì thế nó được ứng dụng khá rộng rãi trong những trạm phát điện,phân phối điện tại khu dân cư hay nhà máy xí nghiệp.... Để hiểu rõ hơn về thông số cùng lý do nên sử dụng loại tủ điện này, hãy cùng Nhà Máy FIREMEC tham khảo qua những chia sẻ bên dưới nhé bạn!

Thông tin chi tiết tủ điện trung thế

Tủ điện trung thế được thiết kế, sản xuất theo quy trình chất lượng chặt chẽ đạt chuẩn quốc tế. Vì thế sản phẩm luôn đảm bảo độ ổn định cao và an toàn trong quá trình vận hành.

Sản phẩm này được ứng dụng rộng rãi trong các trạm điện. Hay trạm phân phối điện của khu công nghiệp, các nhà máy, công ty điện lực, khu công nghiệp,...Vỏ tủ thường đạt cấp bảo vệ IP4X (chống vật rắn lớn hơn 1 mm, ngăn người chạm vào phần mang điện) hoặc cao hơn theo yêu cầu.

Đặc biệt, để đáp ứng nhu cầu thị trường ngày một tăng cao về các tủ điện trung thế. Nhà Máy FIREMEC gia công nhiều mẫu tủ điện trung thế kiểu lắp ghép bằng tôn tráng kẽm, bố trí phù hợp với thiết bị đóng cắt của các hãng phổ biến như Siemens, ABB, Schneider.

3 lý do bạn nên chọn mua tủ điện trung thế

Tủ trung thế là một giải pháp sáng tạo giúp quản lý nhiều thách thức trong phân phối điện. Sản phẩm này đóng cắt an toàn, dễ dàng lắp đặt và bảo trì. Giúp tiện ích nâng cao độ tin cậy và thời gian hoạt động, giảm chi phí vận hành. Dưới đây là 3 lý do bạn nên chọn mua dòng tủ điện này:

Như vậy, với những phân tích trên đây chắc hẳn bạn đã hiểu thêm về sản phẩm tủ trung thế. Nếu bạn còn thắc mắc gì hãy liên hệ đến Nhà Máy FIREMEC để nhận những tư vấn miễn phí cụ thể.

Tủ trung thế gồm những gì?

Tủ trung thế (điện áp 22 kV, 35 kV) trong hệ thống điện thường gồm các ngăn: ngăn cáp vào, ngăn máy cắt hoặc cầu dao phụ tải, ngăn đo lường (biến dòng, biến điện áp, công tơ), ngăn bảo vệ máy biến áp, ngăn cáp ra. Thiết bị đóng cắt có thể là máy cắt chân không, dao cắt phụ tải kết hợp cầu chì, hoặc tủ RMU kín khí SF6. Rơ le bảo vệ giám sát quá dòng, chạm đất để cắt nhanh khi có sự cố.

Vai trò của vỏ tủ

Vỏ tủ trung thế phải đủ cứng để chịu lực điện động khi ngắn mạch, có vách ngăn kim loại giữa các ngăn, cửa có khóa liên động với dao tiếp địa để không thể mở khi thiết bị còn mang điện. Một số dòng tủ được thử nghiệm chịu hồ quang nội bộ, có ống thoát áp hướng khí nóng ra phía an toàn. Vỏ thường làm từ tôn tráng kẽm dày 2 mm trở lên, sơn tĩnh điện.

Lắp đặt và vận hành

• Đặt trong phòng hoặc trạm khô ráo, thông gió tốt, có rãnh cáp.
• Chừa khoảng trống thao tác phía trước và phía sau theo hướng dẫn nhà sản xuất.
• Hệ thống nối đất đạt yêu cầu, vỏ tủ nối đất chắc chắn.
• Chỉ người có chứng chỉ an toàn điện cao áp được thao tác.
• Thí nghiệm, kiểm định định kỳ theo quy định ngành điện.

Gia công vỏ tủ theo thiết bị

Nhà máy gia công vỏ tủ trung thế kiểu lắp ghép theo bản vẽ, bố trí phù hợp thiết bị đóng cắt của các hãng phổ biến. Kích thước, vị trí lỗ, giá đỡ thiết bị được thống nhất với đơn vị lắp đặt trước khi sản xuất. Tôn được cắt laser, đột, chấn CNC, lắp ghép bằng bu lông, xử lý bề mặt và sơn tĩnh điện.

Tủ RMU và tủ trung thế lắp ghép

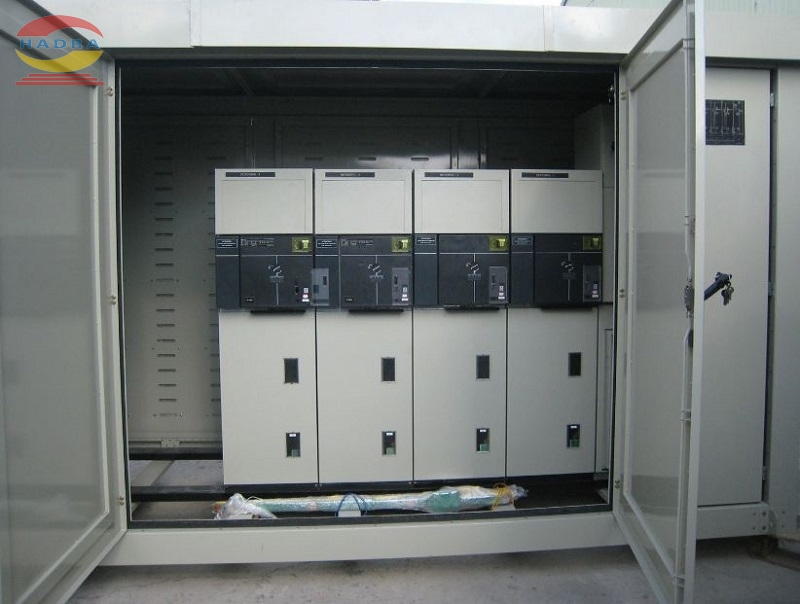

Tủ RMU (Ring Main Unit) là tủ trung thế nhỏ gọn, các thiết bị đóng cắt nằm trong vỏ kín chứa khí cách điện, thường dùng cho trạm biến áp phân phối, khu dân cư, tòa nhà. Tủ trung thế lắp ghép dùng vỏ kim loại chia ngăn, lắp máy cắt hoặc dao cắt phụ tải, phù hợp trạm có nhiều xuất tuyến, cần mở rộng. Lựa chọn tùy theo sơ đồ cấp điện, diện tích trạm và yêu cầu của đơn vị điện lực.

Hồ sơ nghiệm thu

Tủ trung thế trước khi đóng điện cần biên bản thí nghiệm thiết bị, kiểm tra cách điện, thử nghiệm rơ le bảo vệ, kiểm tra nối đất và các khóa liên động. Đơn vị điện lực địa phương sẽ kiểm tra trước khi cho đóng điện đấu nối lưới.

Bảo trì định kỳ

Vệ sinh cách điện, kiểm tra siết đầu cáp, kiểm tra dấu hiệu phóng điện, hoạt động của cơ cấu đóng cắt, khóa liên động và hệ thống sấy chống ẩm trong tủ theo lịch của đơn vị quản lý vận hành.

Thông tin cần gửi khi đặt gia công vỏ

Bản vẽ sơ đồ một sợi, hãng và model thiết bị đóng cắt, số ngăn, kích thước phòng trạm, yêu cầu cấp IP và màu sơn. Kỹ sư sẽ phối hợp với đơn vị lắp đặt để thống nhất bản vẽ vỏ trước khi sản xuất.

Khách hàng có thể đến trực tiếp nhà máy để xem mẫu vỏ tủ và dây chuyền gia công trước khi đặt hàng.

Khách hàng có thể gửi bản vẽ qua email hoặc Zalo để nhận báo giá gia công vỏ tủ trung thế nhanh chóng.

Câu hỏi thường gặp

Có gia công vỏ tủ trung thế theo bản vẽ không? Có. Gọi 0975 63 62 63 để được tư vấn tủ trung thế.
