Thi Công Máng Cáp - Khoảng Cách Giá Đỡ Bao Nhiêu Là Chuẩn?

Thi công máng cáp: Nhịp giá đỡ bao nhiêu là hợp lý?

Với tuyến máng ngang, tải vừa và ít rung, khoảng cách giá đỡ máng cáp thường nằm trong khoảng 1,5–2 m, đo từ tim hai giá treo. Tuy nhiên, đây là mức tham khảo, không phải khoảng bắt buộc.

Máng nhỏ, tôn đủ dày và ít cáp có thể bố trí gần 2 m. Ngược lại, máng rộng, thành thấp hoặc mang nhiều cáp động lực nên rút còn 1,2–1,5 m. Nếu doanh nghiệp chưa có bảng tải hay bản vẽ được duyệt thì không nên kéo nhịp vượt 2 m.

Quy chuẩn không ấn định mọi tuyến phải cách nhau đúng 1,5–2 m. QCVN 12:2014/BXD áp dụng cho hệ thống điện nhà ở, nhà công cộng. TCVN 9208:2012 đề cập lắp cáp trong công trình công nghiệp. Còn TCVN 7447-5-52:2010 còn hiệu lực với hệ thống đi dây hạ áp.

Khi thi công thang máng cáp, nhịp treo thực tế vẫn phải theo hồ sơ thiết kế và tải trọng. Bạn hãy gửi kích thước tuyến và loại cáp cho Phúc Long Hadra qua Hotline 0975 63 62 63 - 0934 66 31 31. Chuyên gia sẽ gợi ý khẩu độ giá đỡ máng cáp phù hợp, tránh mua thừa.

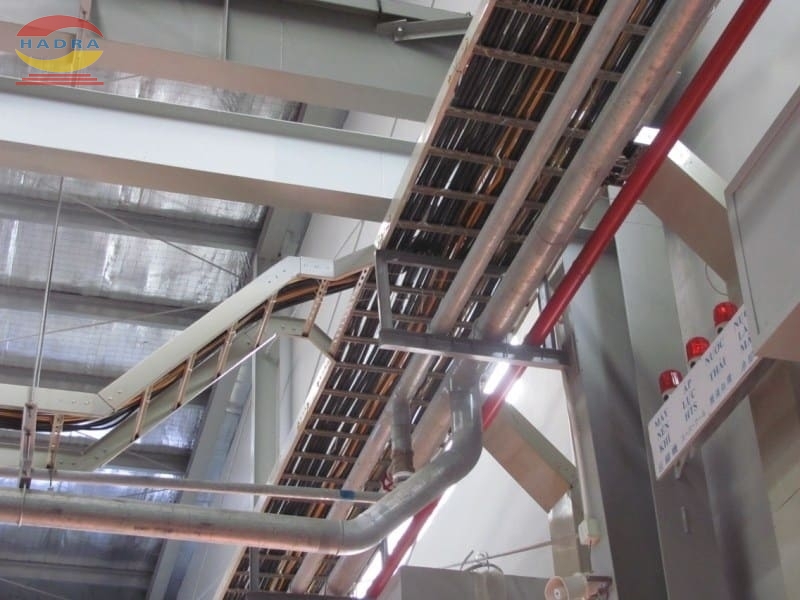

Ba điểm phải kiểm tra trước khi chốt giá treo thang máng cáp

Thực tế, nhịp treo chỉ là một phần nhỏ. Độ bền toàn tuyến còn phụ thuộc tổng tải, phụ kiện và điểm neo. Quý khách hãy chú ý tới 3 điểm phải kiểm tra trước khi thi công máng cáp dưới đây:

Thi công máng cáp phải tính cả tải dự phòng

Khối lượng cáp thường tăng sau vài đợt bổ sung thiết bị. Vì thế, thi công máng cáp cần tính phần dự phòng, thay vì chỉ cộng số dây có trong ngày lắp đặt. Doanh nghiệp cần chốt bốn dữ liệu:

• Trọng lượng máng, nắp và phụ kiện.
• Tải trọng cáp kg/m trên từng đoạn.
• Lượng cáp dự kiến bổ sung.
• Lực tác động khi kéo cáp.

Hai máng cùng rộng 400 mm chưa chắc chịu tải giống nhau. Chiều cao thành, độ dày tôn và kiểu gân đều ảnh hưởng độ cứng. Bảng tải máng cáp vì thế đáng tin hơn là chọn theo thói quen.

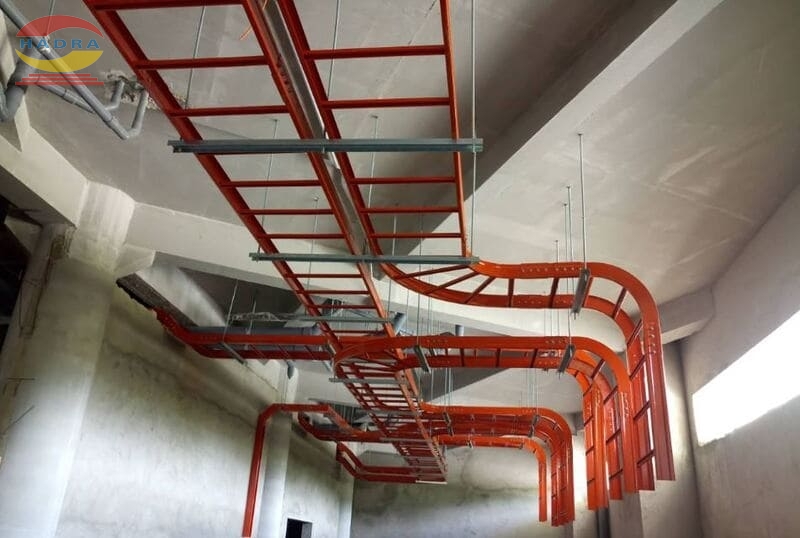

Co, tê và đoạn lên xuống cần treo gần hơn

Co ngang, co đứng, tê chia nhánh và vị trí đổi cao độ làm hướng truyền lực thay đổi. Đây là nơi dễ rung, võng cục bộ khi giá treo đặt xa. Khi lắp đặt thang máng cáp, quý khách nên rà kỹ:

• Hai phía của co và tê lớn.
• Đầu tuyến, cuối tuyến, vị trí vào tủ điện.
• Đoạn chuyển từ ngang sang đứng.
• Khu vực máy móc rung mạnh.

Vị trí giá treo cần bám bản vẽ thi công và khuyến cáo của nhà sản xuất. Quý khách hãy xem thêm bài khoảng cách treo thang máng cáp để chọn nhịp đúng từng dạng tuyến.

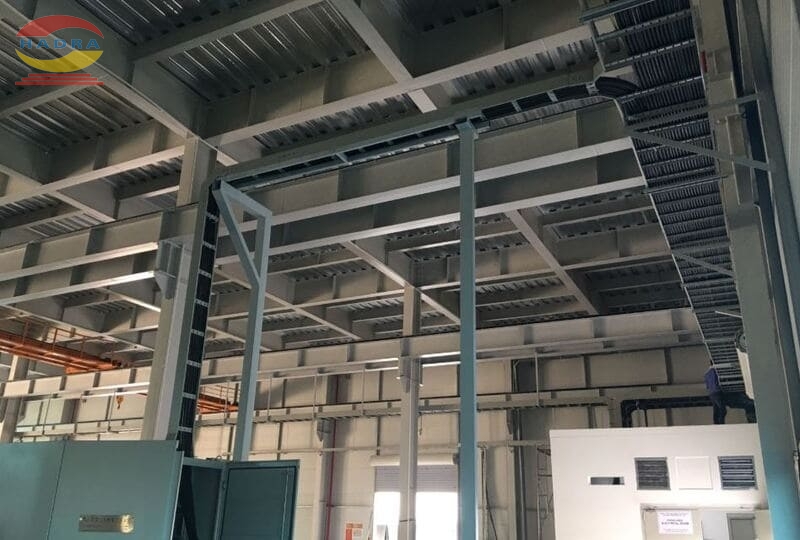

Kiểm tra giá đỡ trước khi kéo đủ cáp

Doanh nghiệp đừng đợi máng võng mới gia cố. Trước khi kéo đủ tải, đội thi công máng cáp nên rà độ thẳng, ty ren, thanh Unistrut, bu lông và điểm neo.

Mối nối phải kín, không để cạnh sắc làm xước vỏ dây. Hệ máng kim loại cần liên kết bảo vệ và nối đất theo thiết kế. Công việc khoan neo, treo ty, thao tác trên cao phải tuân thủ QCVN 18:2021/BXD.

Tóm lại, 1,5–2 m là mốc tham khảo, không phải đáp án dùng chung. Muốn thi công thang máng cáp chắc, gọn và ít phát sinh, bạn phải xét tải cáp, độ dày máng, phụ kiện cùng hồ sơ được duyệt. Liên hệ số 0975 63 62 63 – 0934 66 31 31 để được tư vấn phù hợp. Hoặc xem thêm thi công thang máng cáp Phúc Long Intech như lựa chọn tham khảo bổ sung
