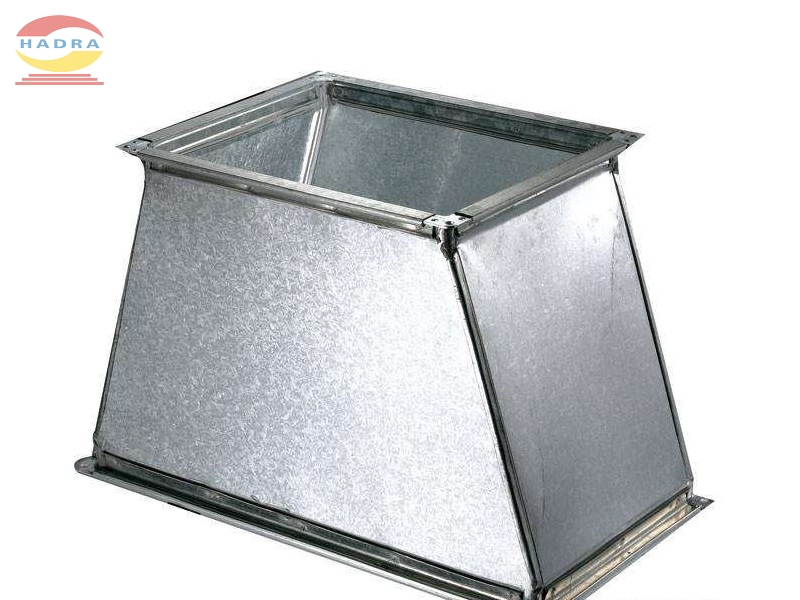

Côn thu ống gió vuông

Côn thu ống gió vuông và quy trình sản xuất ưu việt tại Nhà Máy FIREMEC

Côn thu ống gió vuông được sản xuất từ Tôn mạ Kẽm hoặc Inox. Sản phẩm có hai phần khác biệt sau đó ghép lại hoặc thiết kế theo yêu cầu của quý nhà thầu.

Để đáp ứng tốt nhu cầu thực tế của các công trình, Nhà Máy FIREMEC đang ứng dụng công nghệ hiện đại chuẩn ISO để sản xuất dòng kể trên. Mời bạn cùng đọc ngay chia sẻ sau để sớm hiểu rõ hơn về quá trình này:

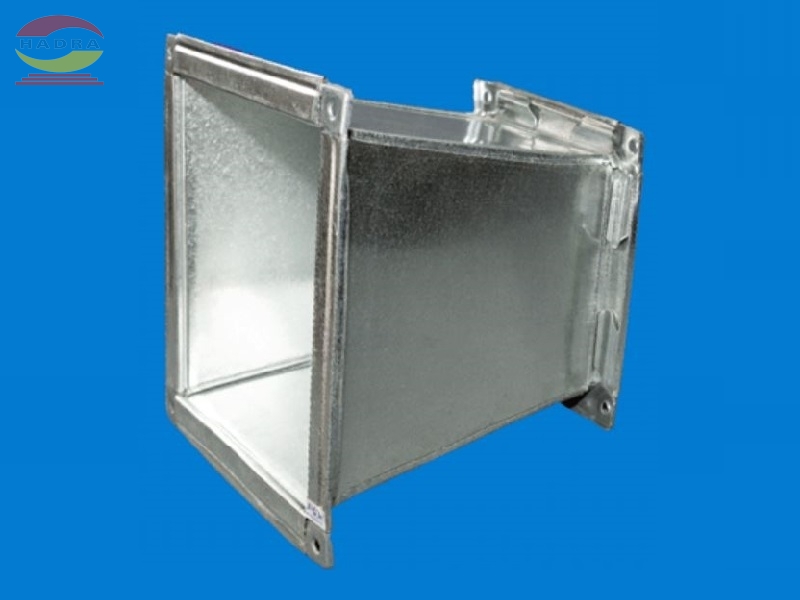

Quy trình sản xuất côn thu ống gió vuông tại Nhà Máy FIREMEC

Sau khi chọn được vật liệu chuẩn, FIREMEC bắt đầu quá trình sản xuất côn thu ống gió vuông theo các bước sau:

Vì sao bạn nên chọn côn thu ống gió vuông FIREMEC?

Sau các công đoạn kể trên, cuối cùng chúng tôi giao ống gió vuông cho khách hàng theo đúng yêu cầu, tiến độ. Vì thế, bạn hãy gọi 0975 63 62 63 để sớm biết côn thu ống gió vuông giá bao nhiêu ngay sau bài viết này.

Tin rằng các thế mạnh hiếm có mà hệ thống đang nắm giữ sẽ không làm quý vị lãng phí thời gian vô ích. Trong số đó phải kể đến như:

• Thiết kế đẹp mắt, cứng vững.
• Linh hoạt lắp đặt.
• Phù hợp với nhiều công trình.
• Chống gỉ sét, hao mòn, biến dạng.
• ….

Đặc biệt, Nhà Máy FIREMEC Nhà máy sản xuất riêng giúp đơn vị chủ động về sản lượng. Chúng tôi ứng dụng các công nghệ hiện đại cùng máy móc mới để đảm bảo chất lượng thành phẩm.

Bằng cách này, quý vị có côn thu ống gió vuông đẹp mắt, kết cấu vững chắc,…giúp kiến trúc thêm tính thẩm mĩ, kiên cố hơn nữa.

Song song với đó, chúng tôi có chính sách giá bán cạnh tranh cùng quy trình làm việc chuyên nghiệp. Vì thế, rất nhiều đối tác/khách hàng đã có trải nghiệm hài lòng với Nhà Máy FIREMEC. Tin rằng bạn cũng không ngoại lệ trong số đó khi mua côn thu của chúng tôi.

Côn thu dùng để làm gì?

Trong một tuyến ống gió cấp, lưu lượng gió giảm dần sau mỗi nhánh rẽ hoặc miệng gió. Để giữ tốc độ gió hợp lý và tiết kiệm vật tư, kỹ sư thiết kế thu nhỏ tiết diện ống theo lưu lượng còn lại. Côn thu là chi tiết chuyển tiếp giữa hai đoạn ống có kích thước khác nhau, giúp dòng khí thay đổi tiết diện êm, hạn chế xoáy và tổn thất áp suất. Côn thu cũng dùng để chuyển kích thước ống cho phù hợp với miệng quạt, cửa thiết bị xử lý không khí, van gió hoặc hộp tiêu âm.

Các kiểu côn thu phổ biến

• Côn thu đồng tâm: thu nhỏ đều các cạnh, trục ống không đổi.
• Côn thu lệch tâm: giữ phẳng một mặt, thường là mặt trên hoặc mặt đáy, để tuyến ống bám sát trần hoặc giữ cao độ đáy.
• Côn chuyển vuông sang tròn: nối ống vuông với ống tròn hoặc cổ quạt tròn.

Góc côn ảnh hưởng thế nào?

Góc thu càng thoải, dòng khí chuyển tiếp càng êm và tổn thất áp càng thấp, nhưng côn sẽ dài hơn, tốn vật tư và không gian. Góc thu quá gắt khiến dòng khí bị tách khỏi thành ống, tạo xoáy, tăng tiếng ồn. Thông thường kỹ sư sẽ cân đối giữa không gian lắp đặt và hiệu quả khí động khi chọn chiều dài côn. Đây là lý do nên gia công côn theo đúng bản vẽ thay vì tự cắt ghép tại công trường. Tham khảo thêm nguyên lý thông gió để hiểu vì sao tổn thất áp lại quan trọng với hiệu suất quạt.

Vật liệu và kết nối

Côn thu được gia công từ tôn mạ kẽm hoặc inox, độ dày chọn theo cạnh lớn hơn của hai đầu. Hai đầu được làm bích TDC, bích V hoặc nối C, S đồng bộ với tuyến ống. Các mối ghép dọc được gấp mí và làm kín bằng keo.

Cách xác định kích thước côn thu khi đặt hàng

Khi đặt gia công, cần cung cấp đủ bốn thông số: kích thước đầu lớn, kích thước đầu nhỏ, chiều dài côn và kiểu côn đồng tâm hay lệch tâm, mặt nào phẳng. Kích thước nên ghi theo thứ tự rộng nhân cao, thống nhất với bản vẽ ống. Với côn chuyển vuông sang tròn, ghi rõ đường kính đầu tròn. Nếu côn nối trực tiếp với thiết bị như quạt, AHU, van gió, cần đo kích thước bích thực tế của thiết bị để tránh lệch lỗ bu lông. Thông tin đầy đủ ngay từ đầu giúp nhà máy gia công chính xác, không phải sửa tại công trường.

Với hệ thống có nhiều côn thu liên tiếp trên tuyến chính, nên lập bảng thống kê theo thứ tự từ quạt ra cuối tuyến, giúp đội thi công lắp đúng vị trí và kiểm tra dễ dàng.

Lưu ý lắp đặt

1. Kiểm tra đúng chiều thu và kiểu lệch tâm trước khi lắp.
2. Làm kín mặt bích bằng gioăng hoặc keo.
3. Bố trí giá treo gần côn, đặc biệt với côn kích thước lớn.
4. Bọc bảo ôn liên tục qua côn với tuyến cấp lạnh.

Lỗi thường gặp

• Lắp ngược côn lệch tâm làm tuyến ống không bám trần như thiết kế.
• Côn quá ngắn, góc gắt gây ồn.
• Mối ghép dọc không làm kín, gió rò.

Nhà Máy FIREMEC gia công côn thu trên máy cắt CNC và máy chấn tự động, đảm bảo kích thước hai đầu chính xác, mặt bích khớp với ống và thiết bị, giúp lắp đặt nhanh, kín gió và giảm sai sót tại công trường.

Câu hỏi thường gặp

Có gia công côn thu theo kích thước bất kỳ không? Có, FIREMEC gia công theo kích thước hai đầu và chiều dài trong bản vẽ.

Liên hệ đặt hàng? Gọi 0975 63 62 63 để nhận báo giá.
