Co Ngang Co Đứng Thang Máng Cáp: Phân Loại Và Cách Sử Dụng

Co ngang và co đứng thang máng cáp là gì?

Việc hiểu rõ bản chất từng phụ kiện thang máng cáp giúp hệ thống vận hành ổn định trong nhiều điều kiện tải khác nhau. Co ngang, co đứng thang máng cáp sẽ đảm nhiệm một hướng chuyển riêng. Mỗi loại chi tiết phù hợp kết cấu công trình & yêu cầu kỹ thuật cụ thể. Nội dung dưới đây sẽ làm rõ cấu tạo, chức năng và cách phân biệt từng loại chi tiết:

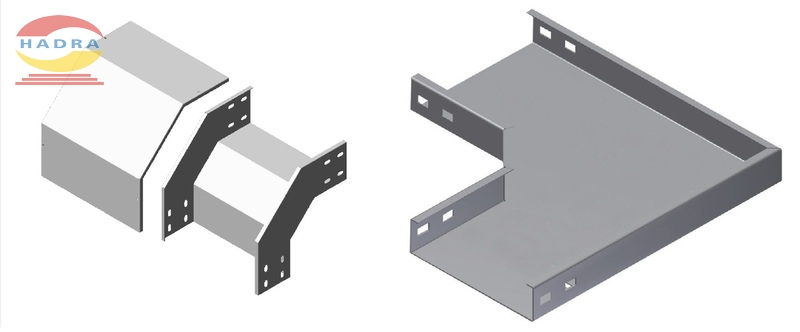

Định nghĩa co ngang – Phụ kiện thang cáp chuyển hướng 90°

Co ngang là phụ kiện trong hệ thống thang máng cáp dùng để thay đổi hướng đi của tuyến cáp theo mặt phẳng ngang. Chi tiết tạo thành góc vuông hoặc góc theo thiết kế cần thiết ngay tại vị trí rẽ góc.

• Sản phẩm trên thường được sản xuất từ thép mạ kẽm, inox hoặc tôn sơn tĩnh điện. Mục đích nhằm đảm bảo tuổi thọ cao dưới mọi điều kiện khắc nghiệt.
• Loại này còn được gọi là co L hay cút 90°, giúp rẽ trái phải linh hoạt trong mặt bằng tuyến cáp.
• Kích thước phổ biến thường tương thích chiều rộng thang cáp từ 50 - 800 mm, độ dày từ 0.8 - 2.5 mm.
• Khi lắp đặt, co 90 độ máng cáp nối trực tiếp hai đoạn thang hoặc máng bằng bulông và ốc vít chuyên dụng.

Định nghĩa co đứng – phụ kiện chuyển hướng máng cáp, thang cáp theo trục thẳng đứng 90°

Co đứng là phụ kiện đổi hướng tuyến thang máng cáp theo trục thẳng đứng. Chi tiết cho phép tuyến cáp lên cao hoặc xuống thấp theo yêu cầu kỹ thuật. Thành phần này giúp cáp không bị gãy, tránh điểm nóng đồng thời giảm nguy cơ hư hại sợi cáp.

• Có hai dạng phổ biến: Co đứng lên(Inside Vertical Elbow) và co đứng xuống(Outside Vertical Elbow) tùy theo hướng thay đổi vị trí.
• Phụ kiện này luôn được thiết kế để đảm bảo cáp không bị uốn cong quá bán kính cho phép trong quá trình chạy theo độ cao mới.
• Vật liệu sản xuất thường là thép mạ kẽm, inox hoặc thép chịu lực cao. Mục đích nhằm để đáp ứng tiêu chuẩn kỹ thuật công trình hiện đại.

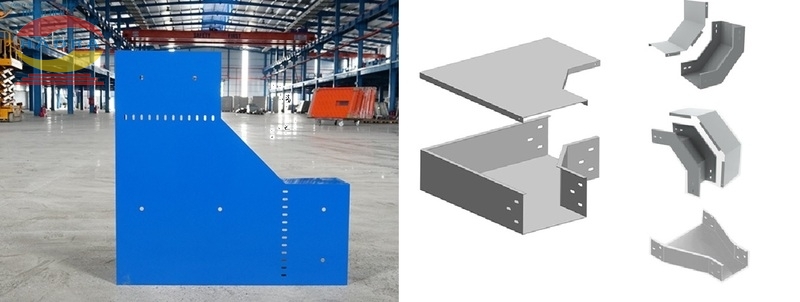

Co ngang, co đứng thang máng cáp đối với hệ phụ kiện

Mỗi phần tử đóng vai trò khác nhau khi tổ chức hệ thống cáp, từ chuyển hướng tới chia nhánh & giảm kích thước. Co ngang, co đứng thang máng cáp là phụ kiện quan trọng. Cac chi tiết này giúp chuyển hướng theo phương ngang hoặc phương thẳng đứng chính xác nhất. Dưới đây là bảng phân loại kèm chức năng, ứng dụng từng dòng - mời bạn tham khảo:

Co ngang, co đứng thang máng cáp giữ vai trò định hình tuyến, giúp hệ thống điện vận hành ổn định. Việc chọn đúng chuyển hướng góp phần giảm áp lực cơ học và tăng tuổi thọ dây dẫn đáng kể.

Ứng dụng co ngang và co đứng trong chuyển hướng hệ thống cáp

Trong thi công hệ thống cáp, co ngang, co đứng thang máng cáp giúp định hướng tuyến cáp linh hoạt. Chúng cho phép cáp chuyển hướng mà không bị gãy hay tạo điểm nóng. Để nắm chi tiết hơn, nhà đâu tư đừng bỏ lỡ những thông tin hữu ích ngay bên dưới đây:

Ứng dụng trong chuyển hướng máng cáp ngang

Chuyển hướng tuyến hệ thống cáp theo phương ngang đòi hỏi phụ kiện chuyên dụng. Điều này nhằm để đảm bảo thiết kế chính xác và an toàn.

Việc sử dụng co ngang thang máng cáp giúp hệ thống cáp đi theo hướng mới mà không gây rối dây. Đồng thời, các chi tiết này còn giảm độ uốn gấp quá cao và hạn chế điểm nóng trong khu vực góc rẽ.

Áp dụng đúng loại co cho từng vị trí cụ thể sẽ hỗ trợ tổng thể thiết kế trở nên gọn gàng và hiệu quả hơn. Dưới đây là các ứng dụng tiêu biểu khi cần chuyển hướng máng cáp ngang:

• Điều chỉnh hướng tuyến cáp rõ ràng khi gặp góc hẹp hoặc khúc cua trong bản vẽ kỹ thuật.
• Tối ưu không gian kỹ thuật tại các vị trí đường đi cáp phải rẽ trái hoặc phải.
• Giảm lực kéo cáp khi thi công nhờ đường cong mượt mà tại điểm rẽ.
• Đảm bảo hệ thống hoạt động ổn định lâu dài mà không gây áp lực nhiệt trên cáp.
• Ứng dụng đa dạng trong công trình công nghiệp, thương mại, tòa nhà cao tầng cần tuyến đi khoa học.

Khi áp dụng co ngang với góc 45°, 60° hoặc 90°, bạn có thể lựa chọn loại phù hợp theo yêu cầu thiết kế và bán kính uốn. Mục đích nhằm giảm thiểu lực lên sợi cáp trong tuyến.

Ứng dụng trong chuyển hướng cáp lên/xuống

Trong công trình nhiều tầng, việc chuyển hướng theo trục đứng cần kiểm soát tải trọng chính xác. Co đứng thang máng cáp sẽ hỗ trợ điều hướng linh hoạt giữa các cao độ khác nhau. Dưới đây là các điểm nổi bật khi ứng dụng dòng phụ kiện này:

• Chuyển hướng cáp theo phương lên cao khi cần vượt qua vật cản phía trước mặt bằng.
• Hạ tuyến cáp xuống phía dưới sàn kỹ thuật hay khu vực hầm kỹ thuật.
• Kết nối hai mức cao khác nhau trong thiết kế thân và mái công trình.
• Đi cáp qua các tầng kỹ thuật lệch cao độ trong hệ thống cầu thang, hành lang.
• Xử lý góc độ 30°, 45°, 60° hay 90° để phù hợp từng vị trí thay đổi độ cao.

Lợi ích của việc sử dụng co ngang, co đứng thang máng cáp đúng chuẩn

Ngay từ khi lập bản vẽ thi công, bạn cần nhìn rõ lợi ích của việc dùng phụ kiện chuẩn trong hệ thống thang máng cáp. Khi lựa chọn và lắp đặt phù kiện chính xác, hệ thống dẫn cáp trở nên gọn gàng, an toàn và giảm lỗi.

Điều này rất quan trọng với các công trình lớn, nhà máy hay tòa nhà cao tầng. Lý do vì mỗi kết nối đều ảnh hưởng tới hiệu quả vận hành lâu dài. Sau đây, Phúc Long Hadra tổng hợp 3+ lợi ích thiết thực khi dùng linh kiện đúng chuẩn:

• Tăng tính liên kết chắc chắn giữa các đoạn máng và thang cáp, hạn chế rơi, xê dịch trong quá trình vận hành.
• Giảm rối dây và ngăn ngừa cáp gãy khi đổi hướng, giúp bảo vệ lớp cách điện và tăng tuổi thọ dây cáp.
• Tối ưu không gian kỹ thuật nhờ bố trí khoa học theo bản vẽ chuẩn, nâng cao sự thẩm mỹ cho công trình.
• Giảm chi phí sửa chữa bảo trì sau thi công do hệ thống ổn định, hạn chế lỗi kỹ thuật phát sinh.
• Gia tăng hiệu suất lắp đặt, rút ngắn thời gian thi công nhờ phụ kiện dễ lắp và đồng bộ về kích thước.

Chọn đúng phụ kiện tiêu chuẩn còn giúp hệ thống đỡ tải đồng đều và an toàn theo thiết kế. Khi áp dụng đúng co ngang, co đứng thang máng cáp cho từng vị trí, kết quả thi công sẽ đạt chất lượng cao hơn.

Lưu ý kỹ thuật khi lắp đặt co ngang, co đứng thang máng cáp

Trước khi bắt tay thi công, bạn cần nắm các nguyên tắc kỹ thuật để đảm bảo tuyến dẫn cáp đạt chất lượng cao nhất. Co ngang, co đứng thang máng cáp khi lắp sai có thể gây võng tuyến, rung lắc và giảm tuổi thọ hệ thống. Dưới đây là một vài nguyên tắc kỹ thuật trọng tâm cần lưu ý lúc triển khai dự án:

• Xác định đúng bản vẽ thi công và vị trí lắp phụ kiện, tránh sai lệch kích thước do đo đạc không chính xác.
• Đảm bảo khoảng cách giá đỡ cho co ngang, co đứng thang máng cáp không vượt quá 1,5 đến 2 mét. Mục đích nhằm giảm võng tuyến & rung lắc.
• Chọn bán kính cong tại điểm rẽ hướng lớn gấp 6–8 lần đường kính dây cáp để bảo vệ lớp cách điện khỏi hư hại.
• Sử dụng bu lông và ty ren chất lượng, siết đúng lực để cố định phụ kiện, tránh xoay lệch trong quá trình vận hành.
• Nối đất liên tục tại các điểm tiếp xúc phụ kiện và thanh ray. Điều này nhằm hạn chế nguy cơ giật điện đồng thời đảm bảo an toàn vận hành.
• Tránh lắp đặt tại nơi có nhiệt độ vượt quá giới hạn cho phép. Lý do vì nhiệt cao có thể ảnh hưởng đến vật liệu phụ kiện và dây cáp.
• Kiểm tra định kỳ sau khi lắp, siết lại các bulong và điều chỉnh nếu xuất hiện độ võng lớn hoặc lệch hướng tuyến.

Phúc Long Hadra hỗ trợ thiết kế co ngang, co đứng thang máng cáp theo yêu cầu riêng biệt. Bạn hãy nhấc máy gọi 0975 63 62 63 - 0934 66 31 31 để đội ngũ kỹ sư hỗ trợ.

Ảnh hưởng của co ngang và co đứng đến tải trọng hệ thống thang máng cáp

Khi thiết kế co ngang, co đứng thang máng cáp, tải trọng toàn hệ thống cần được tính toán kỹ ngay từ đầu. Bởi việc thay đổi hướng tuyến và bổ sung phụ kiện sẽ ảnh hưởng trực tiếp đến phân bố lực, khả năng chịu tải và độ bền cấu trúc toàn tuyến:

• Tăng điểm tập trung tải khi chuyển hướng quá nhiều phụ kiện trong một đoạn, gây sụt độ bền nếu không tính toán kỹ.
• Phụ kiện như co ngang hoặc co đứng đặt sai vị trí có thể làm lệch tải trọng theo phương ngang hoặc đứng, dẫn đến võng máng tại đoạn dài.
• Gia tăng lực uốn tại vị trí chuyển hướng, đặc biệt khi dùng góc lớn hơn 90°, cần tăng số điểm đỡ để giảm biến dạng.
• Việc thêm co liên tục sẽ làm dài tuyến hiệu quả, tăng lực kéo toàn bộ hệ thống dẫn đến nhu cầu tăng vật liệu đỡ.
• Phân bố tải không đều có thể dẫn đến ma sát cáp cao hơn, ảnh hưởng đến lớp cách điện và tuổi thọ vật liệu.

Khi thi công, bạn cần cân nhắc số lượng và góc của co để tránh làm yếu tải trọng của hệ thống. Thiết kế chuẩn hóa phụ kiện co với bán kính & vật liệu phù hợp sẽ giúp tải trọng được phân bổ đều, ổn định.

Sai lầm phổ biến khi thi công co ngang, co đứng thang máng cáp

Trong thi công hệ thống dẫn cáp, nhiều lỗi kỹ thuật tưởng đơn giản lại gây hậu quả lớn sau thời gian vận hành. Co ngang, co đứng thang máng cáp khi thực hiện sai cách dễ dẫn đến hệ thống không ổn định, kém an toàn. Chuyên gia Phúc Long Hadra tổng hợp 5 lỗi thường gặp trong lắp đặt co dưới đây:

• Không tính toán tải trọng và định tuyến trước khi lắp đặt gây bố trí phụ kiện sai vị trí.
• Đặt giá đỡ và khoảng cách treo không hợp lý khiến máng cáp võng, ảnh hưởng đến chức năng phụ kiện.
• Lắp co lệch hướng hoặc sai độ nghiêng dẫn tới tuyến cáp bị uốn gãy và rối, gây khó khăn bảo trì.
• Quá tải hệ thống vì nhồi nhiều cáp trong máng và phụ kiện mà không dự trù không gian.
• Bỏ qua việc nối đất và liên kết phụ kiện đúng tiêu chuẩn gây rủi ro điện và an toàn.
• Không dự phòng không gian cho mở rộng sau này khiến cần thay đổi hoàn toàn tuyến.
• Dùng phụ kiện, vật liệu không phù hợp môi trường dẫn đến ăn mòn và hư hỏng sớm.

Vừa rồi là những phân tích về co ngang, co đứng thang máng cáp trong thi công công nghiệp. Bạn có thể tìm hiểu thêm dòng co ngang, co đứng thang máng cáp Phúc Long Intech tại đây.
